开发板 A8550PF1 产品使用手册 ​

1. 产品概述 ​

A8550PF1是阿加犀的一款基于高通跃龙QCS8550平台研发的智能边缘计算开发板，采用八核高性能处理器（1+3+4架构），大核主频高达3.2GHz。集成高性能图形引擎 和综合算力达48TOPS的AI引擎，支持Wi-Fi 7 (2.4G/5G/6GHz)，BT5.3/BLE，GNSS等无线通信技术。A8550PF1开发板拥有丰富的工业接口， 包括USB3.0/USB2.0/USB-C/HDMI/Audio/RJ45等，可广泛应用于工业控制，智能制造，安防监控，智能机器人，数字多媒体等领域。

1.1 产品外观图 ​

alt text

1.2 产品参数表 ​

项目参数
平台Qualcomm® QCS8550
AI性能~48 TOPS INT8
OSAidLux(Android13 + Ubuntu22.04) / Ubuntu22.04
CPU1x Kryo Prime 3.2 GHz + 4x Kryo Gold 2.8 GHz + 3x Kryo Silver 2.0 GHz
GPUAdreno 740
运行内存16GB LPDDR5X
存储128GB
视频编解码Decode: 4K@240fps or 8K@60fps H.264/H.265
Encode: 4K@120fps or 8K@30fps H.264/H.265
Camerax8, CSI interface reserved
HDMIHDMI OUT X1, HDMI IN x1, 支持HDMI1.4，支持1080P@60Hz, 支持4K@30Hz
无线连接Wi-Fi7:802.11be, 2.4G/5G/6G HZ DBS, 2*2 MIMO
BT:5.3
USBUSB-A 3.0:x4, USB3.0 Type-C:x1, 支持DP1.4
音频Line in, 3.5mm Interface; Line out, 3.5mm Interface
网络接口LAN * 3，WAN * 1
RTCx1, CR2032(225mAh)
电源DC12V 5A
工作温度-20℃ ~ +60℃
外形尺寸125x110x35.5mm
其他接口RS232: x2，RS485: x2，40PIN连接器，MIPI—DSI

2. 快速开始 ​

2.1 环境准备 ​

2.1.1 硬件准备 ​

  • 装有 Windows 10 以上的电脑
  • A8550PF1
  • USB Type-A to Type-C 数据线
  • 电源适配器（12V 5A）

2.1.2 软件准备 ​

请参见工具安装章节，安装必要的工具以辅助开发者完成阿加犀硬件产品的使用。

2.2 设备开机 ​

2.2.1 电源线连接 ​

使用DC12V5A电源适配器接入板卡DC口，默认开机自启动。观察上电时，电源指示灯红灯常亮（开机过程中）到绿灯常亮且风扇转动工作（开机完成）即可。

2.2.2 Type-C线连接 ​

  • 在Windows电脑端的USB3.0接口接入线缆的Type-A口；在开发板端的typec接口接入线缆的Type-C口。

  • 在Windows电脑端按win+R，在弹出的窗口输入cmd，打开终端窗口，在窗口中输入如下命令：

shell
adb devices

alt text

如上图，识别到设备后，表示设备已连接，并成功开机。然后开发者可通过具体开发环境场景进行访问开发板的AidLux系统。

3. 获取IP地址 ​

3.1 Linux系统获取IP地址 ​

💡注意

A8550PF1设备的网口是1WAN+3LAN模式，如需使用外网，需将网线接入到设备8号口（请参见5.板载接口说明章节所示）

3.1.1 配置动态IP地址 ​

A8550PF1设备默认设置为DHCP IP,因此在开机接入网线后,在Windows电脑端按win+R，在弹出的窗口输入cmd， 打开终端窗口，在窗口中输入如下命令：

  • 输入"adb shell"进入到宿主机系统中，
shell
adb shell
  • 执行命令："ifconfig eth0"，查看回显的ip地址。
shell
adb shell
ifconfig eth0

alt text

3.1.2 配置静态IP地址 ​

A8550PF1设备因默认设置为DHCP IP，如需要配置为静态IP，则在设备接入网线后，又在Windows电脑端按win+R，在弹出的窗口输入cmd，打开终端窗口，在窗口中输入如下命令：

  • 输入"adb shell"进入到宿主机系统中，
shell
adb shell
  • 设置静态IP。

使用vi工具打开/etc/dhcpcd.conf文件，并在结尾处进行修改后保存。

shell
interface eth0
static ip_address=192.168.8.100/24     // 修改为您需要的IP地址
static routers=192.168.8.1             // 修改为您需要的网关地址
static domain_name_servers=8.8.8.8 1.1.1.1

  • 配置后reboot重启生效。

  • 如果需要将配置的静态IP，修改成动态IP，可将上述代码的开头添加 # 屏蔽后 reboot 重启即可。

3.1.3 配置无线WIFI ​

💡注意

在使用wifi连接时，需要给设备接入相应天线，天线接入位置请参见5.板载接口说明 章节所示。

在Windows电脑端按win+R，在弹出的窗口输入cmd，打开终端窗口，在窗口中输入如下命令：

  • 进入到宿主机系统：
shell
adb shell
  • 进入到系统后，执行命令：
shell
vi /data/misc/wifi/wpa_supplicant.conf
  • 按 i 进入编辑模式，修改用户名和密码
shell
#WPA-PSK
ssid="QSoftAP"------用户名
#proto=WPA
key_mgmt=WPA-PSK
pairwise=TKIP CCMP
group=TKIP CCMP
psk="1234567890"-----密码

  • 修改后 Esc 退出并输入":wq"+回车保存

  • 执行命令，重启WIFI服务：

shell
systemctl restart wlan_daemon
  • 执行命令："ifconfig wlan0"，查看回显的ip地址。
shell
adb shell
ifconfig wlan0

alt text

3.2 融合系统获取IP地址 ​

💡注意

A8550PF1设备的网口是1WAN+3LAN模式，如需使用外网，需将网线接入到设备8号口（请参见5.板载接口说明章节所示）

3.2.1 配置动态IP地址 ​

当开发者所在的开发环境中有局域网络，且局域网中存在DHCP服务器为下联设备分配DHCP IP时，可以按如下步骤获取到动态IP地址。

A8550PF1设备默认设置为DHCP IP,因此在开机后接入网线后即可获取到IP。在Windows电脑端按win+R，在弹出的窗口输入cmd， 打开终端窗口，在窗口中输入如下命令：

  • 输入"adb shell"进入到宿主机系统中，
shell
adb shell
  • 执行命令："ifconfig eth0"，查看回显的ip地址。
shell
ifconfig eth0

alt text

3.1.2 配置静态IP地址 ​

A8550PF1支持配置静态IP地址，开发者可参见如下步骤进行配置：

  • 如网线插在eth1口，则设置eth1的静态IP。在Windows电脑端按win+R，在弹出的窗口输入cmd，打开终端窗口，执行命令如下：
shell
adb shell
am broadcast -a a.e.c --es eth1 ia:s,ip:192.168.3.3,sm:255.255.255.0

💡注意

此处设置的IP地址和子网掩码均仅做参考，具体需根据实际情况设置。设置完成后重启生效。

3.1.2.1 恢复动态ip设置 ​
  • 如果想要恢复为动态IP设置，则在Windows电脑端按win+R，在弹出的窗口输入cmd，打开终端窗口，执行命令如下：
shell
adb shell
am broadcast -a a.e.c --es eth1 ia:d

💡注意

设置完成后重启生效。

3.1.3 配置无线WIFI ​

A8550PF1支持使用WIFI连接网络，当开发者想要通过局域网wifi连接开发板时，可以按如下步骤连接：

  • 使用Type-C线缆连接Windows电脑和开发板后，打开拷屏软件（QtScrcpy）。

  • 通过拷屏软件进入到Android桌面后，鼠标左键点击"设置"按钮，打开Android系统设置界面。

alt text

  • 点击"网络和互联网设置"。

alt text

  • 点击"互联网"。

alt text

  • 打开"WLAN"设置，并连接好相应WIFI。

alt text

  • 等待连接完成后，执行命令："ifconfig wlan0"，查看回显的ip地址。
shell
adb shell
ifconfig wlan0

alt text

提示

连接WIFI时需要设备接入天线。

4. 登录Aidlux系统 ​

4.1 Linux系统登录 ​

Linux系统登录方法请参见Linux系统登录章节

4.2 融合系统登录 ​

融合系统登录方法请参见融合系统登录章节

5. 板载接口说明 ​

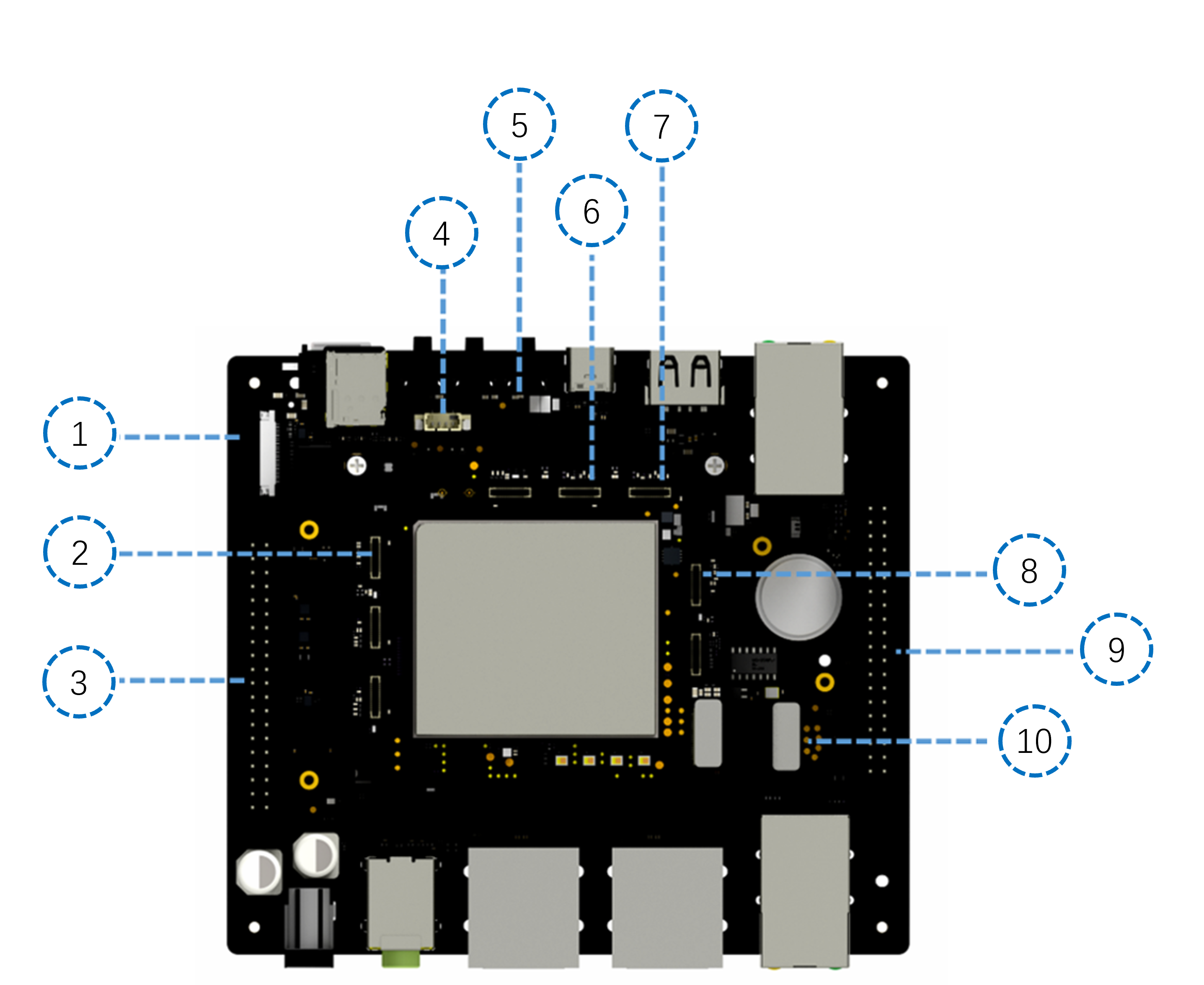

  • 硬件板卡接口图：

alt text

alt text

alt text

  • 表格1.板载接口表：
接口序号接口名称功能描述
1//
2/6/7Camera ConnectorCamera连接器，C - PHY
3Raspberry 40PIN树莓派显示屏40PIN功能接口,详见表格2
4Fan风扇接口
5Force boot强制下载口（紧急情况下使用）
8Camera ConnectorCamera连接器，D - PHY
9Qualcomm 40PIN高通40PIN通用接口，详见表格3
10B2B Connector 50PINB2B 连接器50PIN 内部GPIO口连接
11DC_IN设备电源输入，电压范围：12V，典型值12V@5A
12LINE OUT音频输出
13LINE IN音频输入
14HDMI_OUTHDMI信号输出, 分辨率/帧率 : 2K/120fps
15HDMI_INHDMI信号输入，分辨率/帧率: 2K/30fps
16USB3.04路USB3.0接口
17WANRJ45网口，可连接互联网
18LANRJ45网口
19LANRJ45网口
20LANRJ45网口
21TYPE-CUSB TYPE-C接口
22POWER开机键
23Volume +音量增加键
24Volume -音量减小键
  • 表格2. 树莓派40PIN接口信号
接口序号信号定义功能描述
13V33.3V电源
25V5 V 电源
3GPIO28可以配置为 QUP1_SE0_I2C_SDA 需与 GPI29组合/普通 GPIO
45V5 V 电源
5GPIO29可以配置为 QUP1_SE0_I2C_SCL 需与 GPIO28 组合/普通 GPIO
6GNDGround
7GPIO00普通 GPIO 或 PWM（GCC_GP1_CLK_MIRB）
8GPIO12普通 GPIO
9GNDGround
10GPIO01普通 GPIO
11GPIO05普通 GPIO
12WSA_SWR0_CLK/LPI_I2S2_CLKI2S2 接口，也可配置为普通GPIO
13GPIO40普通 GPIO
14GNDGround
15GPIO41普通 GPIO
16QUP1_SE4_RX/GPIO47普通 GPIO 或串口
173V33.3V 电源
18GPIO_61可配置为 SPI or UART+GPIO(不要全功能UART 时) or I2C+GPIO or GPIOQUP1_SE2
19LRF_SPI_MOSI/GPIO_65QUP1_SE4，可以配置为SPI or UART+GPIO(不要全功能UART 时) or I2C+GPIO or GPIO65
20GNDGround
21LRF_SPI_MISO/GPIO_64QUP1_SE4，可以配置为SPI or UART+GPIO(不要全功能UART 时) or I2C+GPIO or GPIO64
22GPIO118普通 GPIO
23LRF_SPI_CLK/GPIO_66QUP1_SE4，可以配置为SPI or UART+GPIO(不要全功能UART 时) or I2C+GPIO or GPIO66
24LRF_SPI_CS_N/GPIO_67QUP1_SE4，可以配置为SPI or UART+GPIO(不要全功能UART 时) or I2C+GPIO or GPIO67
25GNDGround
26GPIO22普通 GPIO
27ID_SD预留 I2C，可配置为普通GPIO32
28ID_SC预留，可配置为普通 GPIO33
29QUP1_SE4_TX/GPIO46普通 GPIO 或串口
30GNDGround
31GPIO62可配置为 SPI or UART+GPIO(不要全功能UART 时) or I2C+GPIO or GPIOQUP2_SE1
32GPIO91普通 GPIO
33GPIO124普通 GPIO
34GNDGround
35WSA_SWR0_DATA/LPI_I2S2_WSI2S2 接口，也可配置为普通GPIO
36GPIO63可配置为 SPI or UART+GPIO(不要全功能UART 时) or I2C+GPIO or GPIOQUP2_SE1
37GPIO60可配置为 SPI or UART+GPIO(不要全功能UART 时) or I2C+GPIO or GPIOQUP2_SE1
38WSA_SWR1_CLK/LPI_I2S2_DATA0I2S 2 接口，也可配置为普通GPIO
39GNDGround
40WSA_SWR1_DATA/LPI_I2S2_DATA1I2S2 接口，也可配置为普通GPIO
  • 表格3. 通用40PIN接口信号
接口序号信号定义功能描述（LPIGPIO 均可配置为 EGPIO 使用）
1GPIO68QUP2_SE3，可以配置为 SPI or UART+GPIO(不要全功能 UART 时) or I2C+GPIO or GPIO,目前GPIO36/GPIO37 兼容配置为 RTC INT1/INT2。不需要 RTC 功能时，调整 R1821-R1822/R1823-R1834 即可还原为全功能 QUP
21V81.8V 电源对外供电，只建议用作 IO 口的上拉电源
3GPIO69QUP2_SE3，可以配置为 SPI or UART+GPIO(不要全功能 UART 时) or I2C+GPIO or GPIO,目前GPIO36/GPIO37 兼容配置为 RTC INT1/INT2。不需要 RTC 功能时，调整 R1821-R1822/R1823-R1834 即可还原为全功能 QUP
4GNDGround
5GPIO70QUP2_SE3，可以配置为 SPI or UART+GPIO(不要全功能 UART 时) or I2C+GPIO or GPIO,目前GPIO36/GPIO37 兼容配置为 RTC INT1/INT2。不需要 RTC 功能时，调整 R1821-R1822/R1823-R1834 即可还原为全功能 QUP
6LPI_DMIC1_CLK/I2S1_ CLKLPI I2S AUDIO INTERFACE 1 ，也可配置为DMIC1 Interface
7GPIO71QUP2_SE3，可以配置为 SPI or UART+GPIO(不要全功能 UART 时) or I2C+GPIO or GPIO,目前GPIO36/GPIO37 兼容配置为 RTC INT1/INT2。不需要 RTC 功能时，调整 R1821-R1822/R1823-R1834 即可还原为全功能 QUP
8LPI_DMIC1_DATA/I2S1 _WSLPI I2S AUDIO INTERFACE 1 ，也可配置为DMIC1 Interface
9GNDGround
10LPI_DMIC2_CLK/I2S1_ DATA0LPI I2S AUDIO INTERFACE 1 ，也可配置为DMIC2 Interface
11GPIO36QUP1_SE2，可以配置为 SPI or UART+GPIO(不要全功能 UART 时) or I2C+GPIO or GPIO
12LPI_DMIC2_DATA/I2S1 _DATA1LPI I2S1 AUDIO INTERFACE 1 ，也可配置为DMIC2 Interface
13GPIO37QUP1_SE2，可以配置为 SPI or UART+GPIO(不要全功能 UART 时) or I2C+GPIO or GPIO
14GNDGround
15GPIO38QUP1_SE2，可以配置为 SPI or UART+GPIO(不要全功能 UART 时) or I2C+GPIO or GPIO
16VREG_L1B_1P8L8C sensor 1V8 Power, MAX 15mA
17GPIO39QUP1_SE2，可以配置为 SPI or UART+GPIO(不要全功能 UART 时) or I2C+GPIO or GPIO
18SENSOR_I3C_SCLLPI_I3C for Sensor
19MAG_ALPS_I2C_SCLLPI_I2C for Sensor Mag alps
20SENSOR_I3C_SDALPI_I3C for Sensor
21MAG_ALPS_I2C_SDALPI_I2C for Sensor Mag alp
22SENSOR_I2C_SCLLPI_I2C for sensor
23GPIO06GPIO06，预留了控制 QCA8337 供电的电路，通过R1820 电阻可断开对外输出
24SENSOR_I2C_SDALPI_I2C for sensor
25PM8550_GPIO04默认作为 ADC 用途，已经接热敏电阻，建议不要使用
26LPI_DMIC4_DATA/I2S3 _DATA1LPI I2S3 AUDIO INTERFACE ，也可配置为DMIC4 Interface
27DEBUG_UART_TX默认作为 debug 串口用，也可以作为普通串口使用
28VOUT_5V5V 电源对外输出，电流不要超过500mm
29DEBUG_UART_RX默认作为 debug 串口用，也可以作为普通串口使用
30LPI_DMIC4_CLK/I2S3_ DATA0LPI I2S3 AUDIO INTERFACE ，也可配置为DMIC4 Interface
31LPI_DMIC3_CLK/I2S3_ CLKLPI I2S3 AUDIO INTERFACE ，也可配置为DMIC3 Interface
32AMUX_2/SYS_THERM2 _ADCADC IN_PUT 通道 1
33LPI_DMIC3_DATA/I2S3 _WSLPI I2S3 AUDIO INTERFACE ，也可配置为DMIC3 Interface
34GNDGround
35GNDGround
36AMUX_4/SYS_THERM3 _ADCADC IN_PUT 通道 2
37NC
38GNDGround
39NC
40PWM_OUTPWM 输出，目前预留给风扇使用

6. 文件传输 ​

6.1 使用SCP文件传输 ​

SCP传输需要A8550PF1正常联网，若开发板的IP为192.168.110.194， 在终端可输入下面命令：

提示

在开发板的终端输入ifconfig可查看当前IP

alt text

  • 在PC终端中使用下面命令，上传文件test.txt到 /home/aidlux/目录。

6.1.1 Linux系统使用SCP文件传输 ​

  • 在PC终端中使用下面命令，上传文件test.txt到 /home/aidlux/目录。
bash
scp -r -P2222 .\test.txt aidlux@192.168.110.194:/home/aidlux/
  • 在 PC 终端中使用下面命令，下载文件到 PC 当前目录。
bash
scp -r -P2222 aidlux@192.168.110.194:/home/aidlux/test.txt ./

6.1.2 融合系统使用SCP文件传输 ​

  • 在PC终端中使用下面命令，上传文件test.txt到 /home/aidlux/目录。
bash
scp -r .\test.txt aidlux@192.168.110.194:/home/aidlux/
  • 在 PC 终端中使用下面命令，下载文件到 PC 当前目录。
bash
scp -r aidlux@192.168.110.194:/home/aidlux/test.txt ./

6.2 使用AidLux文件浏览器传输文件 ​

使用AidLux文件浏览器传输需要A8550PF1正常联网，若开发板的IP为192.168.110.194，如下步骤进行文件传输：

提示

在开发板的终端输入ifconfig可查看当前IP

  • 在浏览器中输入url: http://192.168.110.194:8000/ 登录到AidLux桌面环境，密码：aidlux。登录后可点击文件浏览器图标进入。

alt text

  • 点击右上角上传按钮，传入文件或目录到/home/Aidlux/目录下。

alt text

  • 点击右上角下载按钮，将/home/aidlux/目录下的文件或目录下载到本地。

alt text

7. 模型广场 ​

阿加犀构建了模型广场 (Model Farm) 平台。模型广场包含了数百个不同功能的主流开源模型， 针对不同硬件平台进行了适配优化，开发者可以在A8550PF1上，快速完成评估，而无需投入大量成本和长时间等待。模型广场 (Model Farm)使用指导 请参考：模型广场 (Model Farm) 用户指南 文档。

8. AI功能使用 ​

阿加犀构建了一套完备的边缘端AI开发工具套件帮助开发者加速AI应用落地，其涵盖了底层系统到上层应用级SDK。 详见开发者指南

8.1 Aidlite SDK使用示例 ​

8.1.1 SDK&API文档 ​

AidLite SDK

8.1.2 aidlite_qnn ​

bash
# 进入工程目录：
cd /usr/local/share/aidlite/examples/aidlite_qnn229/python

#运行测试工程脚本：
sudo python3 qnn_yolov5_multi.py

# 注意：1、sudo需要输入密码：aidlux 2、当前示例仅调用DSP
bash
# 进入工程目录：
cd /usr/local/share/aidlite/examples/aidlite_qnn229/cpp

# 编译可执行程序：
sudo mkdir build && cd build
sudo cmake ..
sudo make

# 运行测试工程脚本：
sudo ./qnn_yolov5_multi 4
# 注意：1、sudo需要输入密码：aidlux 2、当前示例仅调用DSP

8.1.3 aidlite_snpe ​

bash
# 进入工程目录：
cd /usr/local/share/aidlite/examples/aidlite_snpe223/python

# 运行测试工程脚本：sudo python3 snpe2_yolov5_multi.py 3

# 注意：1、sudo需要输入密码：aidlux 2、当前示例仅调用DSP
bash
# 进入工程目录：
cd /usr/local/share/aidlite/examples/aidlite_snpe223/cpp

# 编译可执行程序：
sudo mkdir build && cd build
sudo cmake ..
sudo make

# 运行测试工程脚本：
sudo ./snpe2_yolov5_multi 4


# 注意：1、sudo需要输入密码：aidlux 2、当前示例仅调用DSP

8.1.4 aidlite_tflite ​

bash
# 进入工程目录：
cd /usr/local/share/aidlite/examples/aidlite_tflite/python

# 运行测试工程脚本：

# 调用CPU：
sudo python3 tflite_yolov5_multi.py 1

# 调用GPU：
sudo python3 tflite_yolov5_multi.py 2

# 注意：1、sudo需要输入密码：aidlux
bash
# 进入工程目录：
cd /usr/local/share/aidlite/examples/aidlite_tflite/cpp

# 编译可执行程序：
sudo mkdir build && cd build
sudo cmake ..
sudo make

# 运行测试工程脚本：
# 调用CPU：
sudo ./snpe2_yolov5_multi 1
# 调用GPU：
sudo ./snpe2_yolov5_multi 2
# 调用DSP：
sudo ./snpe2_yolov5_multi 3

# 注意：1、sudo需要输入密码：aidlux

8.2 Aidstream-gst SDK使用示例 ​

8.2.1 Aidstream-gst SDK文档 ​

Aidstream-gst SDK

8.2.2 纯编解码示例 ​

bash
# 进入工程目录：
cd /usr/local/share/aidstream-gst/example/cxx

# 编译可执行文件：
sudo mkdir build && cd build
sudo cmake -DV4L2=ON ..
sudo make

# 运行测试工程脚本：
./start 1

# 注意：1、sudo需要输入密码：aidlux 2、需修改配置文件/usr/local/share/aidstream-gst/conf/aidstream-gst.conf 中输入输出地址。

8.2.3 编解码+算法示例 ​

bash
# 进入工程目录：
cd /usr/local/share/aidstream-gst/example/cxx

# 编译可执行文件：
sudo mkdir build && cd build
sudo cmake ..
sudo make

# 运行测试工程脚本：
./qnn_rtsp 1

# 注意：1、sudo需要输入密码：aidlux 2、需修改配置文件/usr/local/share/aidstream-gst/conf/aidstream-gst.conf 中输入输出地址。

8.3 AidCV使用示例 ​

8.3.1 AidCV SDK文档 ​

AidCV SDK

bash
# 进入工程目录：
cd /usr/local/share/aidcv/samples

# 运行测试工程脚本调用本地视频文件：
python3 test_video.py 0

# 注意：1、使用aidcv时，需要启用图形化桌面，如在aidlux desktop上执行aidcv后才能观看到弹出的窗口。

9. 刷机指导 ​

9.1 镜像下载 ​

根据您下单时的选择，阿加犀已为A8550BF1出厂预装了对应系统版本帮助您快速进行开箱操作体验（非最新版本）。如需体验其他版本，可根据如下表格选择您需要的版本进行下载。

序号镜像名称版本下载路径
1A8550BF1 Linux镜像A8550BF1_LE_Image
2A8550BF1 融合系统镜像A8550BF1_AidLux_Image

9.2 Linux系统刷机 ​

提示

刷机会格式化系统，所以升级前请提前备份好数据。

9.2.1 切换到刷机模式 ​

  • 设备开机后，使用usb-typec线缆，连接电脑和设备。usb接电脑端，typec口接设备端。

  • 连接好后，执行"adb devices"，会列出已连接设备。如果没有，则多等待一会，或者拔插一下typec线缆再执行该命令。

shell
adb devices

alt text

  • 切换到刷机模式，执行"adb root;adb reboot edl"。
shell
adb root
adb reboot edl

alt text

9.2.2 配置QFIL的Configuration项 ​

  • 打开QFIL，点击上方Configuration-FireHose Configuration选项。

alt text

  • 在弹出的Download Configuration窗口里做如下设置：

Download Protocol 选择"0-Sahara"

Device Type 选择 "ufs"

勾选"Reset After Download"选项

其他选项均与如下截图保持一致即可。

alt text

  • 配置完成后，点击OK进行保存。

9.2.3 选择刷机端口 ​

  • 点击"Select Port"选项，在弹出的窗口，选择出现的9008端口，点击"OK"。

  • 经过9.2.1 切换到刷机模式章节中的切换，该窗口应该会自动出现9008端口，如未出现请断电重启后再次执行切换并等待其出现。

alt text

9.2.4 选择Build Type ​

  • 找到"Select Build Type"项，选择"Flat Build"。

alt text

9.2.5 选择刷机文件 ​

  • 解压rom文件，以"A8550PF1_LE_0522_v1_debug"版本为例。

  • 找到"Select Programmer"项，点击"Programmer Path"后的"Browse..."，找到解压路径后，选择解压后的rom文件。

alt text

  • 修改查看文件的后缀为All Files（.）。

alt text

  • 选择xbl_s_devprg_ns.melf 文件，点击"打开"。

alt text

9.2.6 选择刷机xml文件 ​

  • 找到"Select Flat Build"项，点击下方的"Load XML..."，选择刷机xml文件。

alt text

  • 在弹出的窗口，选择所有文件，点击"打开"。

alt text

  • 界面会自动再弹出一个窗口，选择所有文件，点击"打开"。

alt text

9.2.7 开始刷机 ​

  • 以上选项全部选择好后，点击Download开始刷机。

alt text

  • 等待大概5min后，出现successful后表示刷机完成。如果刷机失败，请联系阿加犀售后人员。

alt text

  • 刷机完成之后，系统会自动重启，再等待10min系统初始化完成即可正常使用。

9.3 融合系统刷机 ​

提示

刷机会格式化系统，所以升级前请提前备份好数据。

9.3.1 切换到刷机模式 ​

  • 设备开机后，使用usb-typec线缆，连接电脑和设备。usb接电脑端，typec口接设备端。

  • 连接好后，执行"adb devices"，会列出已连接设备。如果没有，则多等待一会，或者拔插一下typec线缆再执行该命令。

shell
adb devices

alt text

  • 切换到刷机模式，执行"adb root;adb reboot edl"。
shell
adb root
adb reboot edl

alt text

9.3.2 配置QFIL的Configuration项 ​

  • 打开QFIL，点击上方Configuration-FireHose Configuration选项。

alt text

  • 在弹出的Download Configuration窗口里做如下设置：

Download Protocol 选择"0-Sahara"

Device Type 选择 "ufs"

勾选"Reset After Download"选项

其他选项均与如下截图保持一致即可。

alt text

  • 配置完成后，点击OK进行保存。

9.3.3 选择刷机端口 ​

  • 点击"Select Port"选项，在弹出的窗口，选择出现的9008端口，点击"OK"。

  • 经过9.3.1 切换到刷机模式章节中的切换，该窗口应该会自动出现9008端口，如未出现请断电重启后再次执行切换并等待其出现。

alt text

9.3.4 选择Build Type ​

  • 找到"Select Build Type"项，选择"Flat Build"。

alt text

9.2.5 选择刷机文件 ​

  • 解压rom文件，以"T04_LA_V01.20b01_20250111_user"版本为例。

  • 找到"Select Programmer"项，点击"Programmer Path"后的"Browse..."，找到解压路径后，选择解压后的rom文件。

alt text

  • 修改查看文件的后缀为All Files（.）。

alt text

  • 选择xbl_s_devprg_ns.melf 文件，点击"打开"。

alt text

9.2.6 选择刷机xml文件 ​

  • 找到"Select Flat Build"项，点击下方的"Load XML..."，选择刷机xml文件。

alt text

  • 在弹出的窗口，选择所有文件，点击"打开"。

alt text

  • 界面会自动再弹出一个窗口，选择所有文件，点击"打开"。

alt text

9.2.7 开始刷机 ​

  • 以上选项全部选择好后，点击Download开始刷机。

alt text

  • 等待大概5min后，出现successful后表示刷机完成。如果刷机失败，请联系阿加犀售后人员。

alt text

  • 刷机完成之后，系统会自动重启，再等待10min系统初始化完成即可正常使用。

9.4 融合系统OTA升级 ​

OTA升级包下载链接：

序号镜像名称版本下载路径
1A8550PF1 OTAA8550PF1-AidLux-OTA

9.4.1 OTA包上传 ​

  • 使用Type-A转Type-C线缆连接Windows电脑和A8550PF1（Type-A接入电脑USB口，Type-C接入A8550PF1的Type-C口）

  • 通过adb工具将OTA包上传到A8550PF1系统的/sdcard/目录下并重命名为update.zip。

shell
adb push D:\A8550BF1-100.1.user.2025081119-ota.zip /sdcard/update.zip

9.4.2 开始OTA升级 ​

  • 等待上传成功后，在Windows电脑端按win+R，在弹出的窗口输入cmd，打开终端窗口，执行如下命令开始OTA升级：
shell
# 通过adb登录到系统中
adb shell
# 执行ota升级命令
ota
# ota 升级完成后重启设备
reboot

10. AidLux系统安装 ​

提示

Aidlux安装仅在融合系统上支持，即需要安装android操作系统。

10.1 AidLux安装包下载 ​

根据您下单时的选择，阿加犀已为A8550PF1出厂预装了对应AidLux版本帮助您快速进行开箱操作体验（非最新版本）。如需体验其他版本，可根据如下表格选择您需要的版本进行下载。

序号AidLux版本版本下载路径
1AidLux-Ubuntu22.04aidlux_ubuntu22.04

设备开机后，使用usb-typec线缆，连接电脑和设备。usb口接电脑端，typec口接设备端。连接好后，执行: "adb devices"。

shell
adb devices

当识别到设备则开始AidLux系统安装。

以安装"aidlux_2.0.0.1781_enterprise_qc8550_20250403-015609.zip"版本为例。

提示

获取系统rom包，请联系阿加犀技术支持人员。

10.1 全新安装方式一 ​

此方法适合在windows系统中安装AidLux系统。

  • 获取到系统文件，并本地解压，解压后文件夹有4个文件，点击install.bat，进行系统安装。

alt text

  • 当界面提示Success 则表示系统安装成功，等待系统初始化。 alt text

  • 当系统初始化进度变成100%，则系统安装完成。

alt text

10.2 全新安装方式二 ​

此方法适合在非windows系统（linux或mac）中安装AidLux系统。

  • 获取到系统文件，并本地解压，解压后文件夹有4个文件，通过adb 命令上传文件到设备的/sdcard/Download目录下。

命令：

shell
adb push .\0.deb /sdcard/Download/

alt text

  • 0.deb文件上传完毕，再执行adb install 安装apk。

命令：

shell
adb install .\aidlux_2.0.0.1781_enterprise_qc8550_20250403-015609.apk

alt text

  • 提示Success，则表示安装成功

  • 进入Android系统，点击AidLux图标，进行系统初始化。

alt text

  • 当系统初始化进度变成100%，则系统安装完成。

提示

如需系统授权请联系阿加犀的销售人员。

版权所有 © 2021-2025 阿加犀智能科技
