产品简介

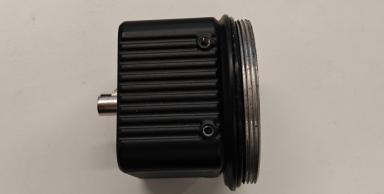

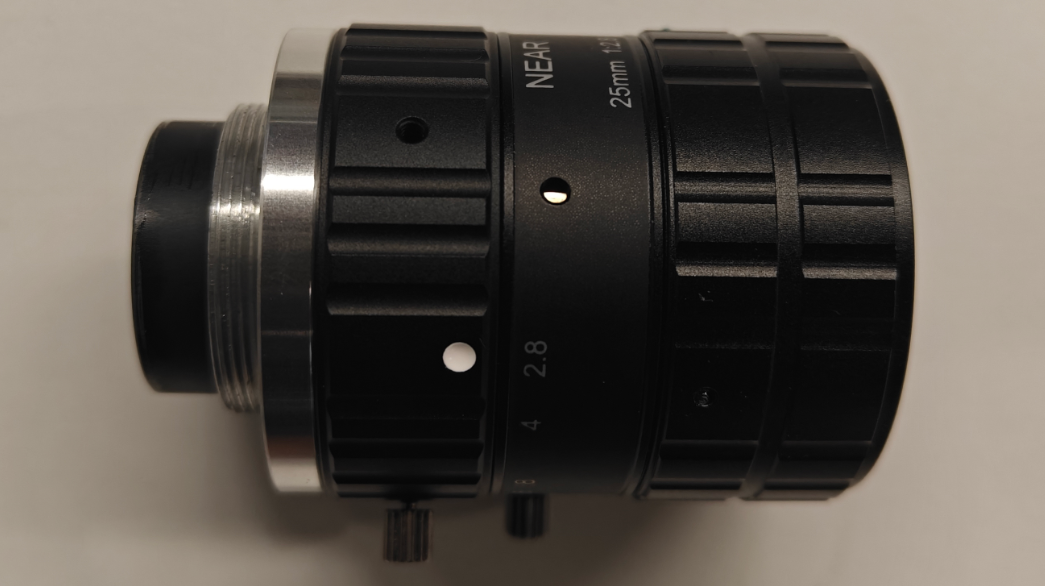

1 产品概述

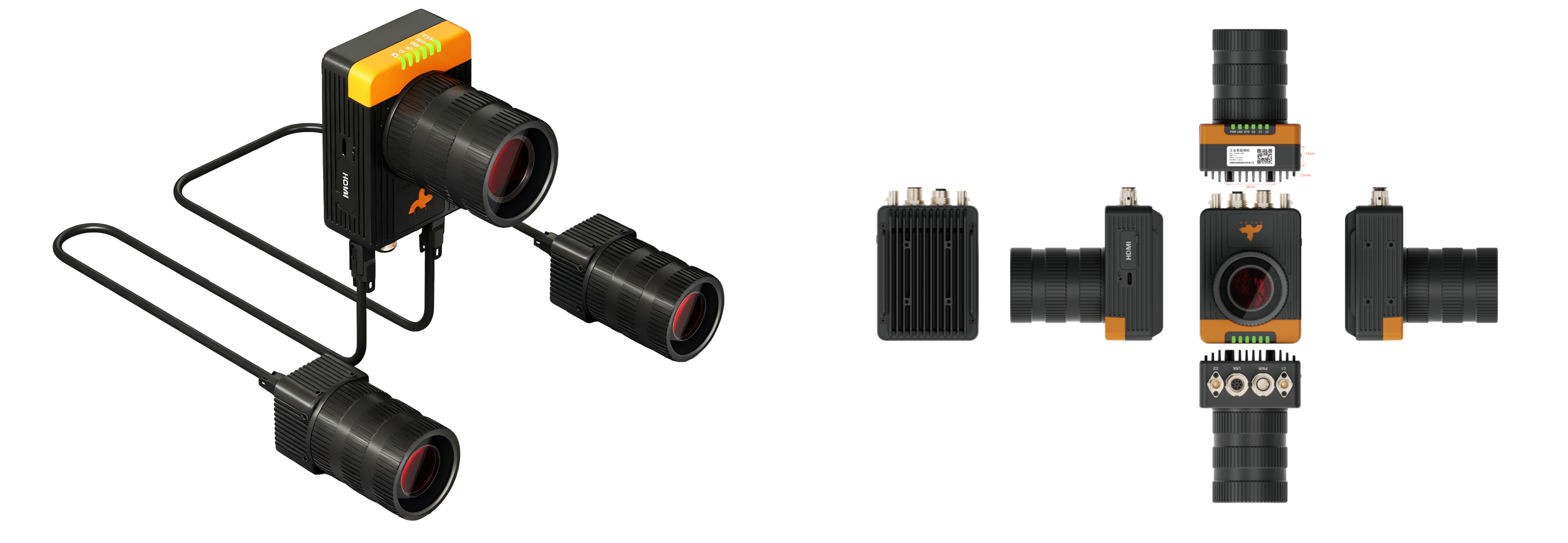

第二代智能相机基于高通QCS8550平台，采用4nm制程所生产的一款智能产品。QCS8550算力高达48Tops，内置了SmartVision智能视觉应用运行平台，包含了针对 智能视觉计算终端设备的应用开发框架，智能视觉终端设备配置管理和应用运行服务及生命周期管理等服务功能。其底层系统为Ubuntu22.04，为SmartVision提供更可靠、更流畅的运行环境。
2 产品参数表
| 项目 | 参数 |
|---|---|
| 平台 | Qualcomm Dragonwing"QCS8550 |
| AI性能 | ~48 TOPS INT8 |
| OS | Ubuntu22.04 |
| CPU | 1x Kryo Prime 3.2 GHz + 2x Kryo Gold 2.8 GHz + 3x Kryo Silver 2.0 GHz |
| GPU | Adreno 740, GPU算力 (GFLOPS)3000GFLOPS，3tflops |
| 运行内存 | 16G LPDDR4x |
| 存储 | 128GB UFS2.2 |
| 视频编解码 | Decode: 4K@240fps or 8K@60fps H.264/H.265 Encode: 4K@120fps or 8K@30fps H.264/H.265 |
| MIPI Camera | 3* D-PHY CSI-2 22pin定义接口sim 1* C-PHY 34pin （预留） |
| 无线连接 | Wi-Fi: WIFI7 2.4G/5G BT classic/BLE |
| 网络接口 | 1* RJ45千兆网卡 ※ 通过航插接口转出 |

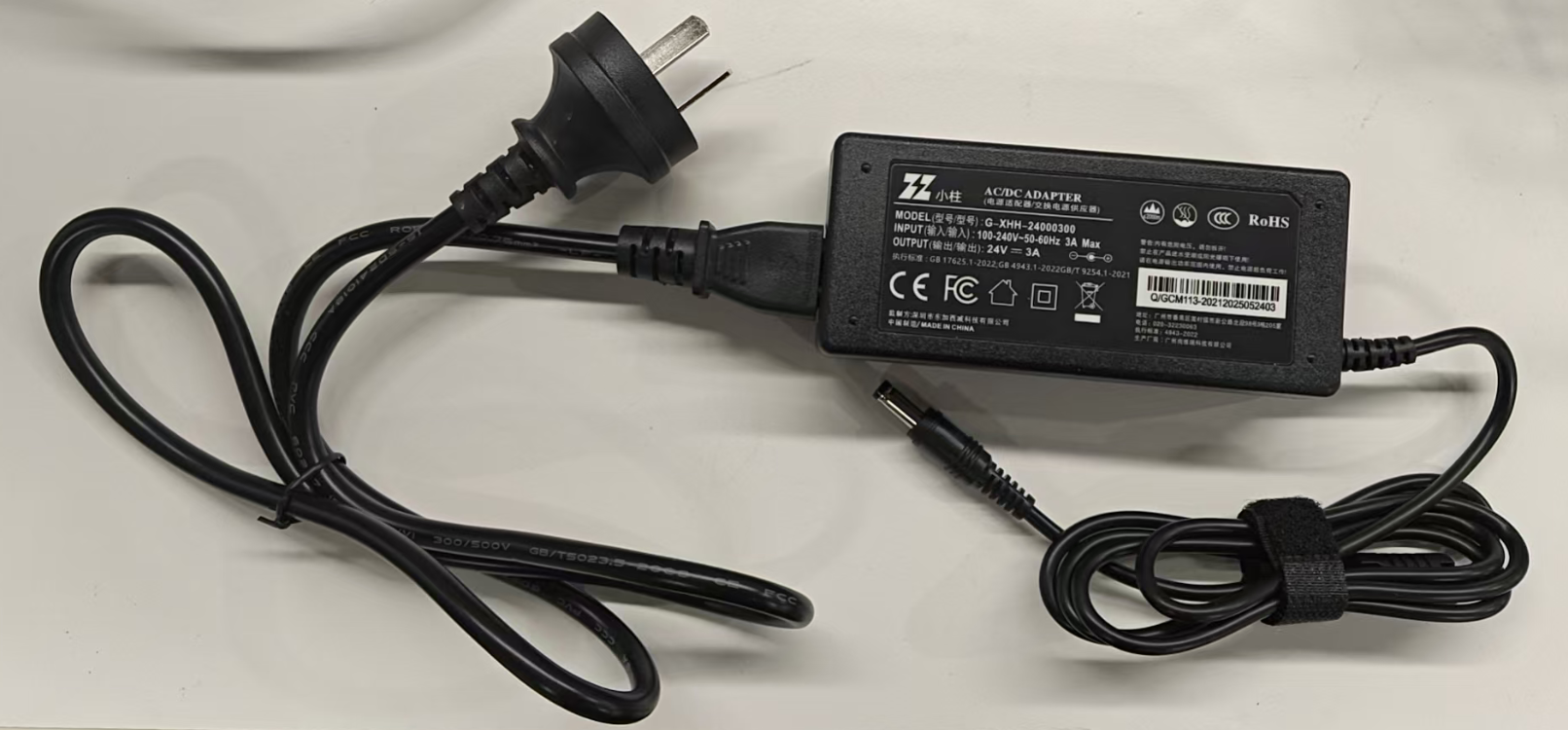

| 电源 | DC 12V/24V 3A |
| 工作温度 | 0 ~ 50 ℃ |

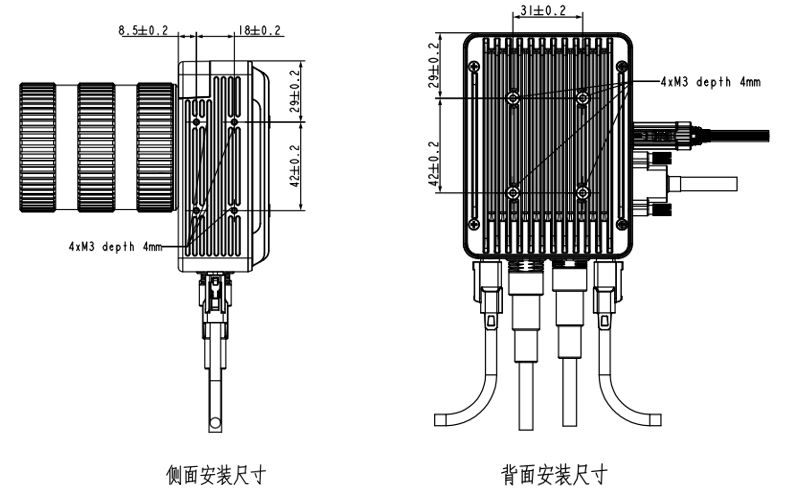

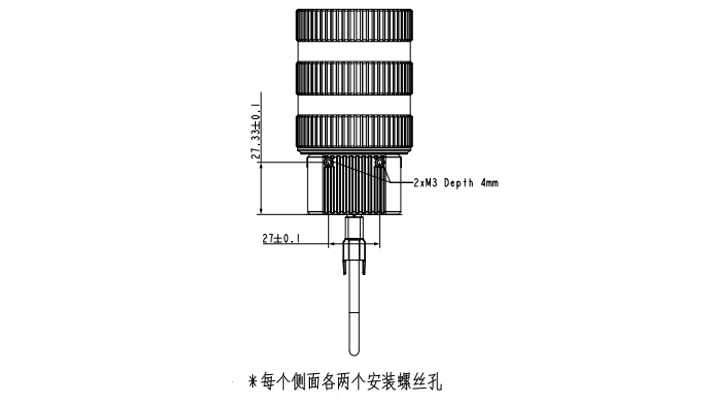

3 产品接口介绍

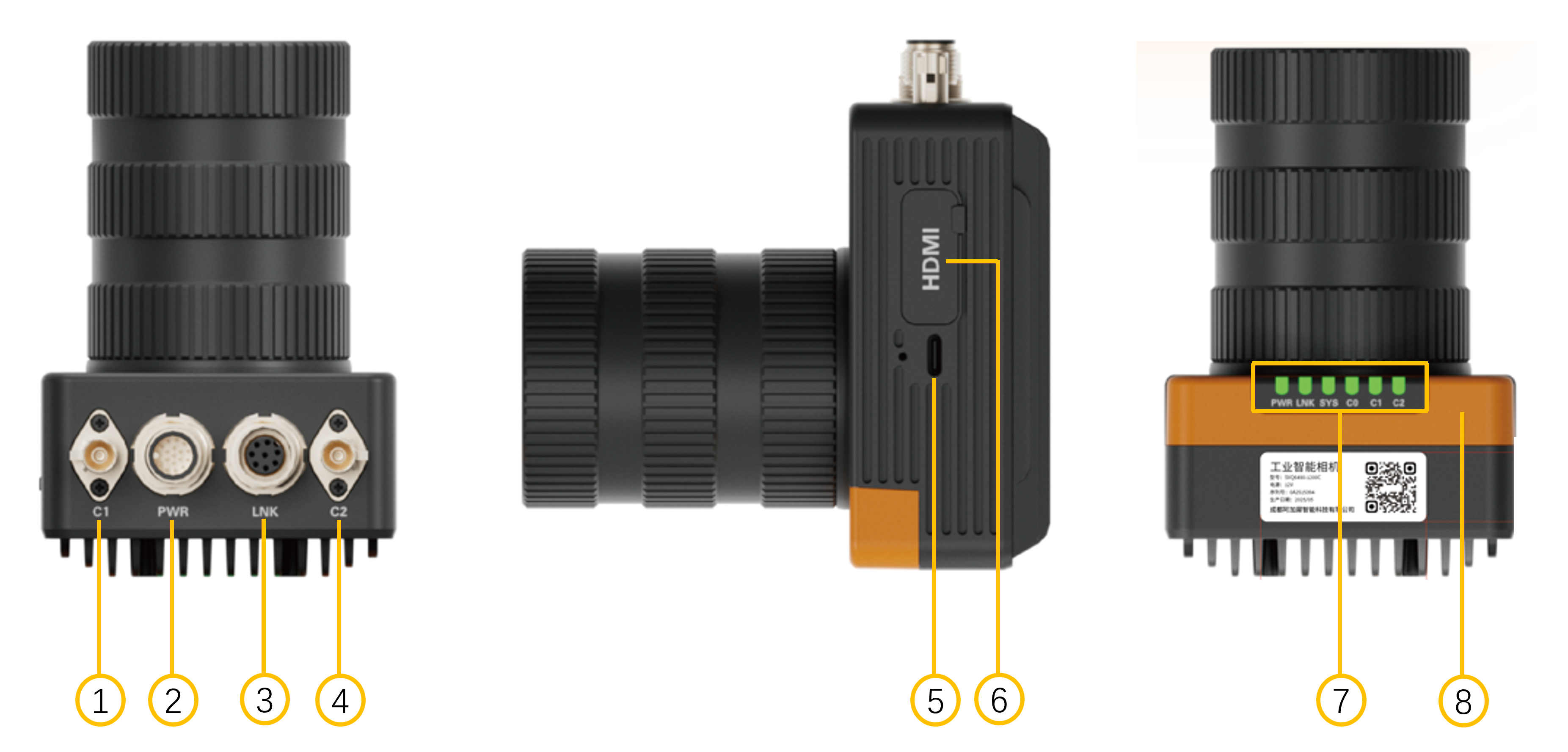

3.1 产品外设接口表
| 接口序号 | 接口名称 | 功能描述 |
|---|---|---|

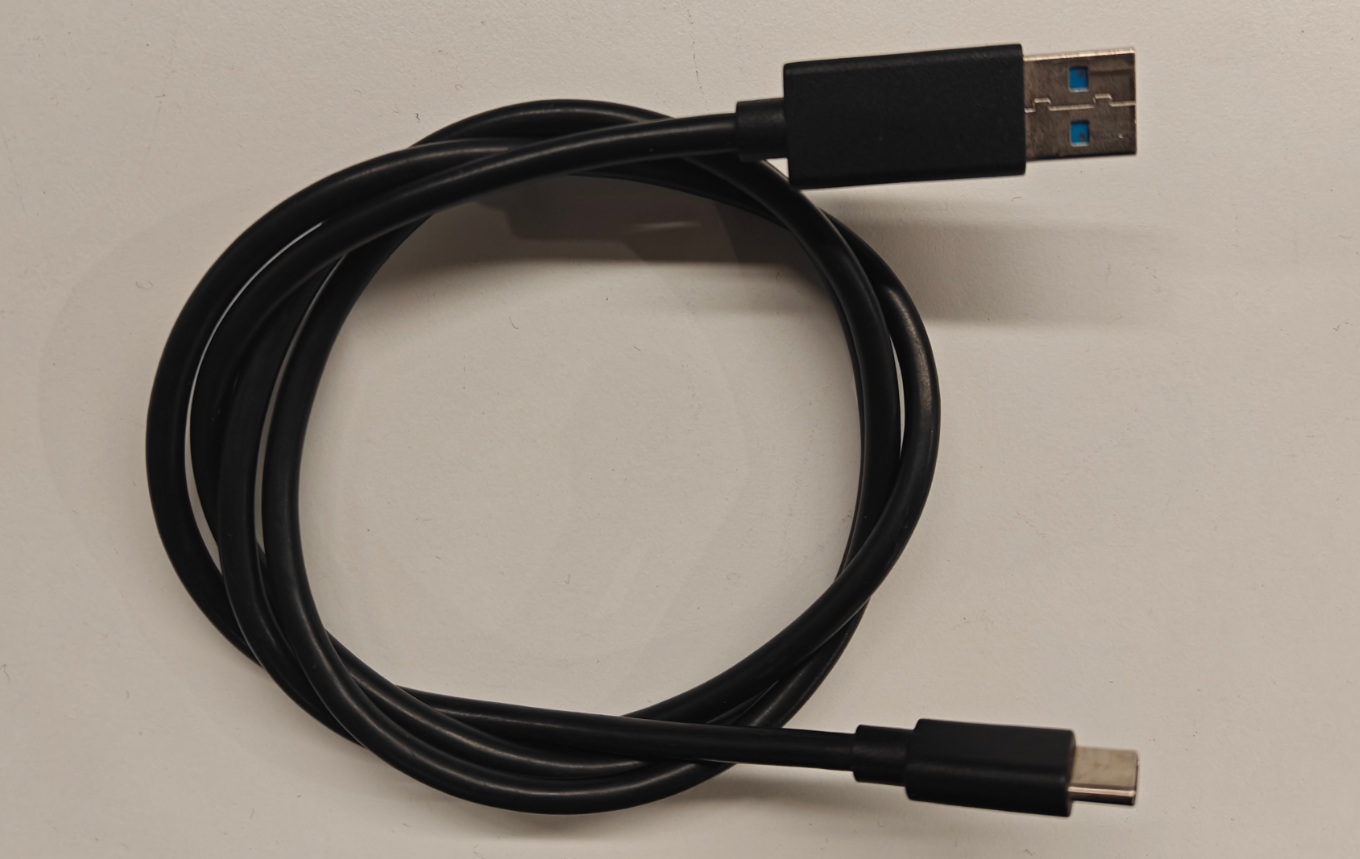

| 1 | Type-C | Type-C接口 |
| 2 | HDMI | HDMI显示接口 |
| 3 | C1 | Cam1 |
| 4 | POWER | IO接口17Pin，详见《IO接口17PIN定义表》 |
| 5 | LINK | 航插接口转网口 |
| 6 | C2 | Cam2 |

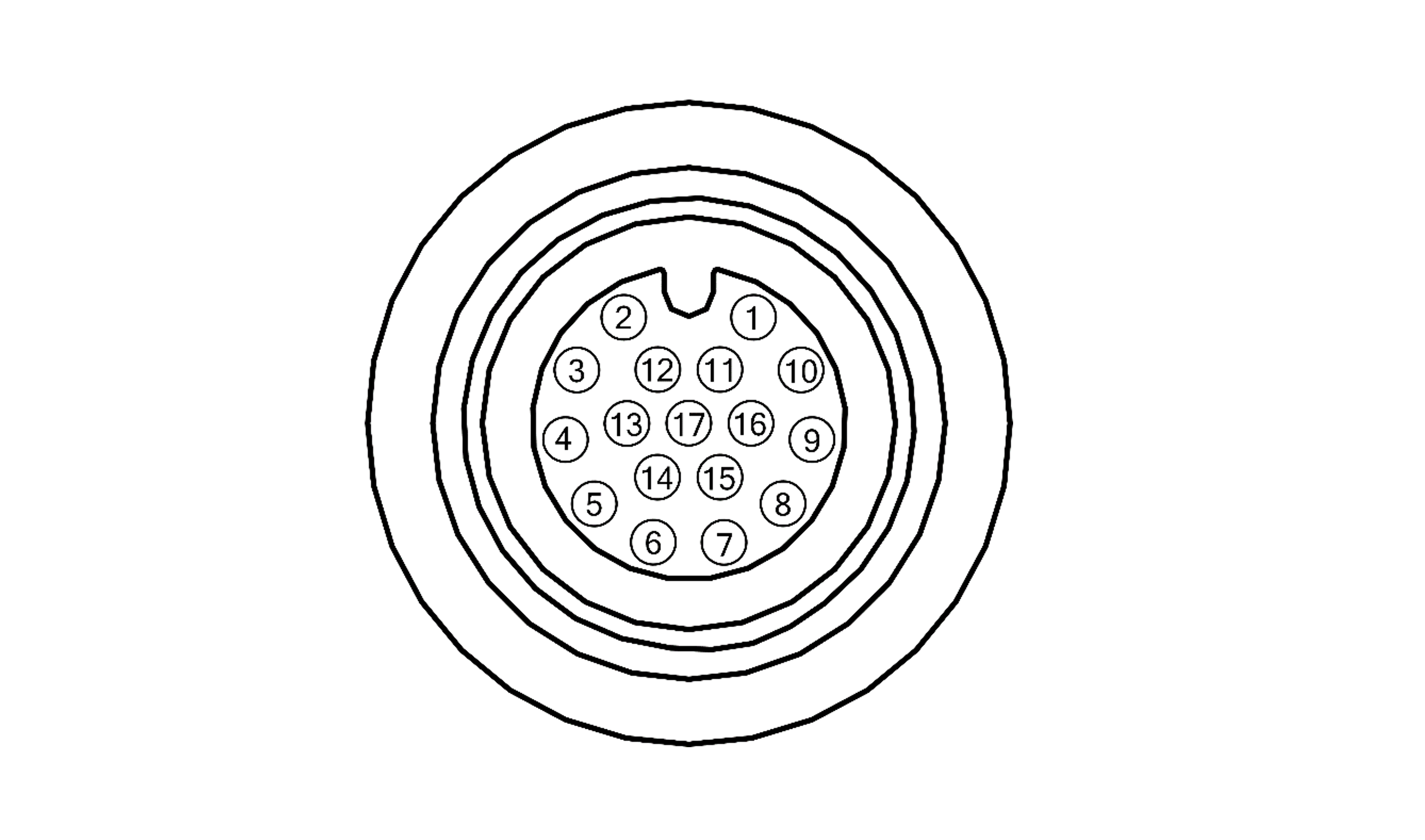

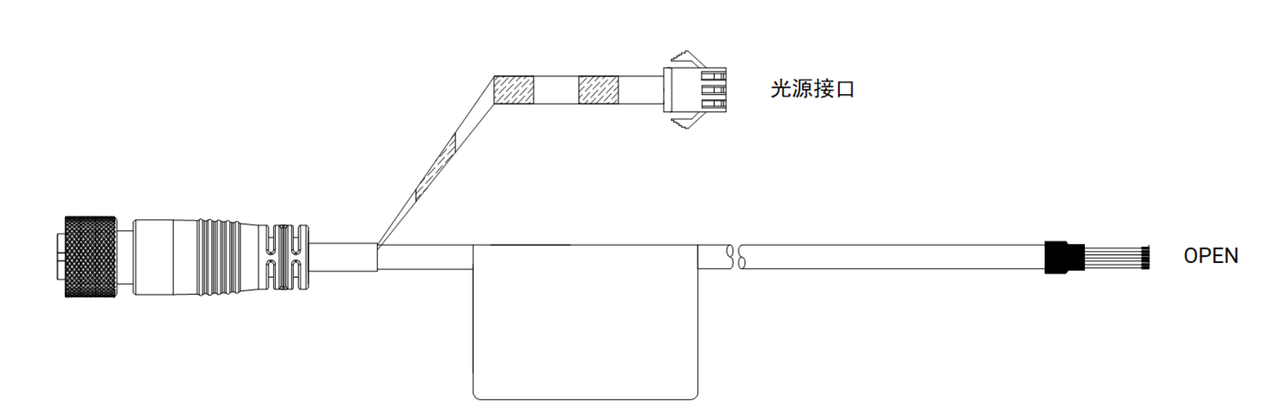

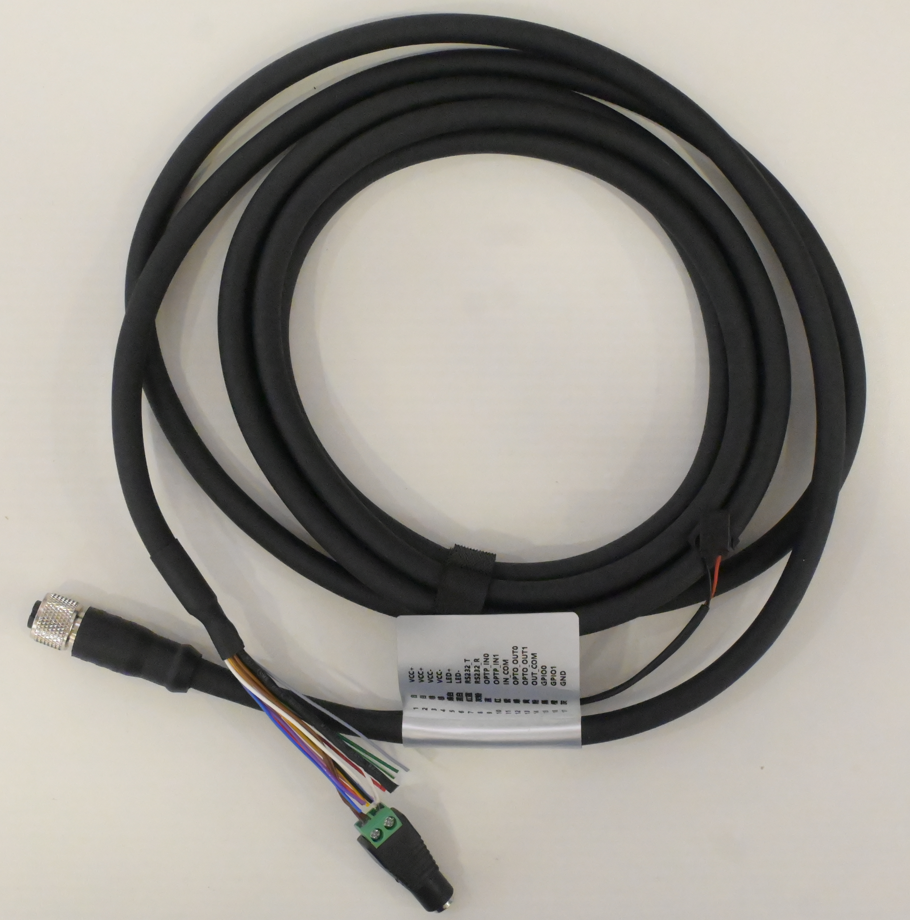

3.2 IO接口 17PIN 定义表
| 引脚 | 信号 | I/O信号源 | 说明 | 对应线缆颜色参考 |
|---|---|---|---|---|
| 1 | VCC+ | NA | 直流电源+ | 白 |
| 2 | VCC+ | NA | 直流电源+ | 白 |
| 3 | VCC- | NA | 电源地 | 棕 |
| 4 | VCC- | NA | 电源地 | 棕 |
| 5 | LED+ | NA | 外接光源+ | 绿/白 |
| 6 | LED- | NA | 外接光源- | 蓝/白 |
| 7 | RS485_A | NA | RS485_A | 红/蓝 |
| 8 | RS485_B | NA | RS485_B | 灰/粉 |
| 9 | OPTO_IN0 | Line0 + | 光耦隔离输入0+ | 蓝 |
| 10 | OPTO_IN1 | Line1 + | 光耦隔离输入1+ | 红 |
| 11 | IN_COM0 | Line0/1/2 - | 光耦隔离输出0/1/2 - | 紫 |
| 12 | OPTO_OUT0 | Line4 + | 光耦隔离输出4+ | 绿 |
| 13 | OPTO_OUT1 | Line5 + | 光耦隔离输出5+ | 黄 |
| 14 | OUT_COM0 | Line3/4/5/6 - | 光耦隔离输出- | 粉 |
| 15 | OPTO_OUT2 | Line3 + | 光耦隔离输出3+ | 黑 |
| 16 | OPTO_IN2 | Line2 + | 光耦隔离输入2+ | 橙 |
| 17 | OPTO_OUT3 | Line6 + | 光耦隔离输出6+ | 灰 |
3.3 D-PHY 22PIN 定义表
| PIN序号 | PIN 信号 | 功能描述 |
|---|---|---|
| 1 | GND | 地 |
| 2 | CAM_D0_N | MIPI 信号0- |
| 3 | CAM_D0_P | MIPI 信号0+ |
| 4 | GND | 地 |
| 5 | CAM_D1_N | MIPI 信号1- |
| 6 | CAM_D1_P | MIPI 信号1+ |
| 7 | GND | Ground |
| 8 | CAM_CK_N | MIPI 时钟 - |
| 9 | CAM_CK_P | MIPI 时钟+ |
| 10 | GND | 地 |
| 11 | CAM_D2_N | MIPI 信号2- |
| 12 | CAM_D2_P | MIPI 信号2+ |
| 13 | GND | 地 |
| 14 | CAM_D3_N | MIPI 信号3- |
| 15 | CAM_D3_P | MIPI 信号3+ |
| 16 | GND | 地 |
| 17 | CAM_IO0 | 供电使能 |
| 18 | GPIO_SYNC | 同步信号 |
| 19 | GND | 地 |
| 20 | CAM_SCL | I2C 时钟 |
| 21 | CAM_SDA | I2C 数据 |
| 22 | CAM_3V3 | 3.3V 供电 |
3.4 C-PHY 34PIN 定义表

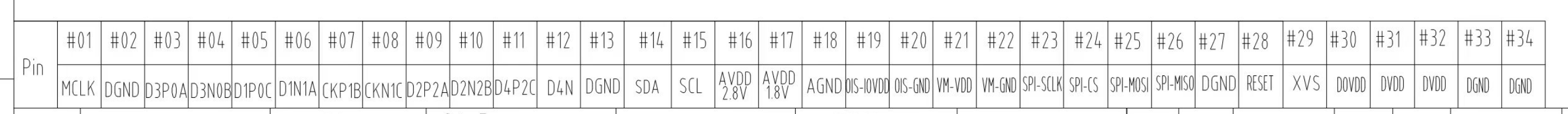

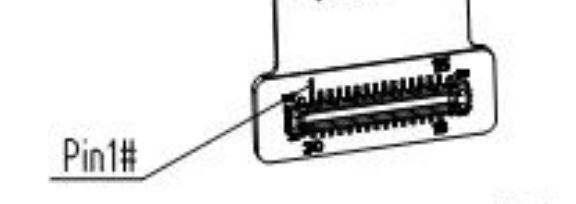

预留C-PHY 34PIN 接口，PIN定义如下表, 主板连接器用AJ26DK-P030VA3母座, 板卡预留孔位来紧固连接器, 其中 Pin1# 如：
※ VM-VDD为2.8V ，IIC 电平基于CMOS sensor 电平即可

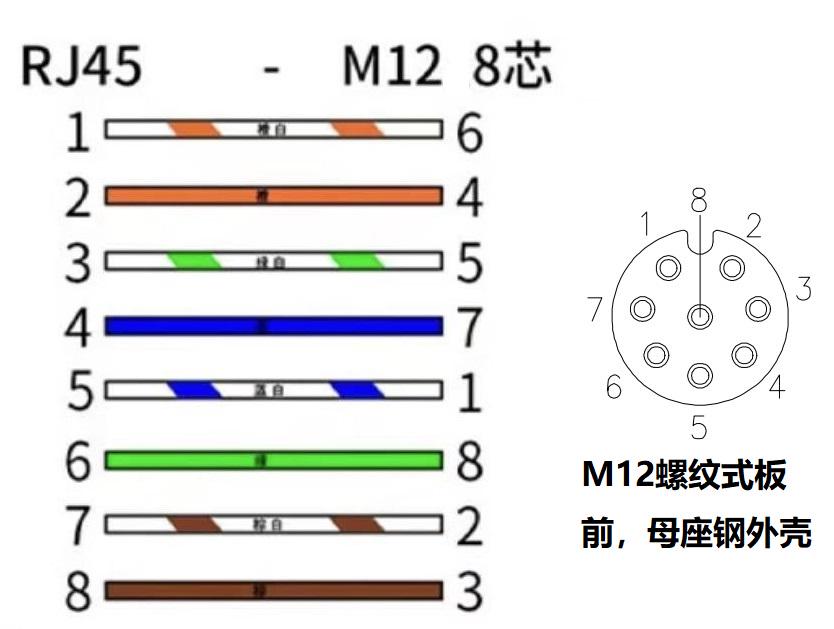

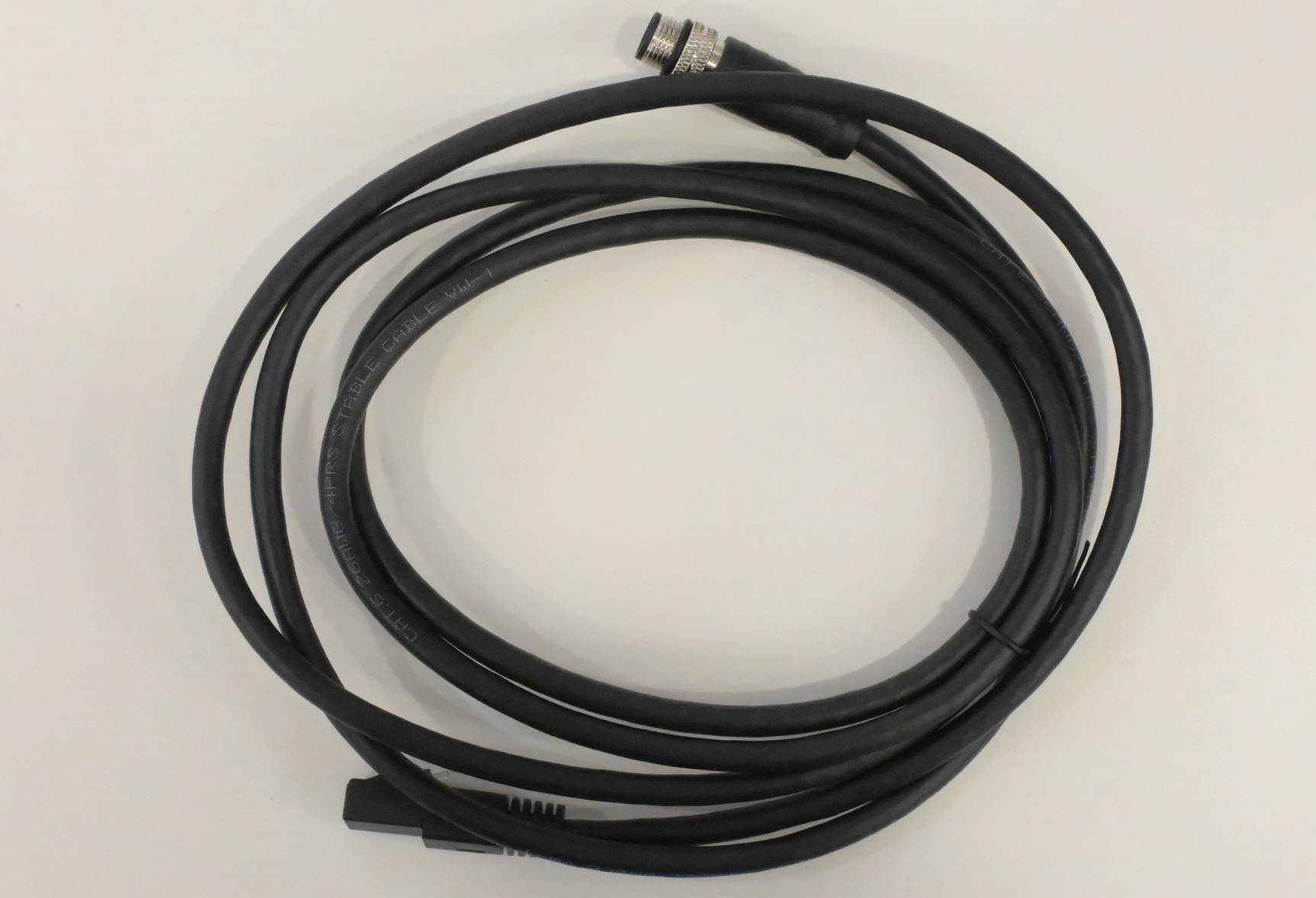

3.5 网口航空头针脚定义
相机外壳上该8PIN接口采用M12 母座。
