A8550PM1 产品使用手册

1. 产品概述

A8550PM1 是阿加犀的一款基于高通 QCS8550 平台,采用 4nm 制程,预装了 Android 系统的边缘计算开发板。QCS8550 算力高达 48Tops,可兼容 QCS8250 和 SM8475,拥有强大的图形处理 能力和视频编解码能力,以及丰富的外围接口。开发套件可面向用于工业相机、智算服务器、边缘智算盒、工控机、无人机、机器人、视频记录仪、AIOT 等多种 类型产品。

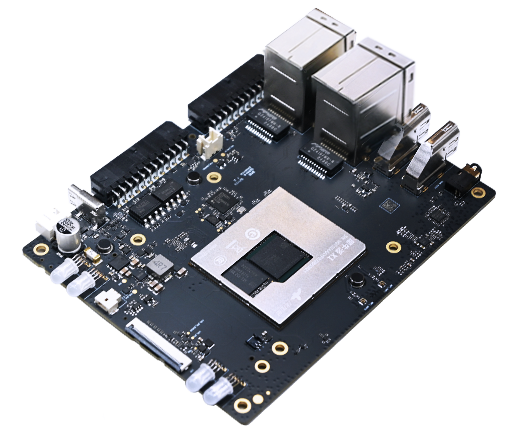

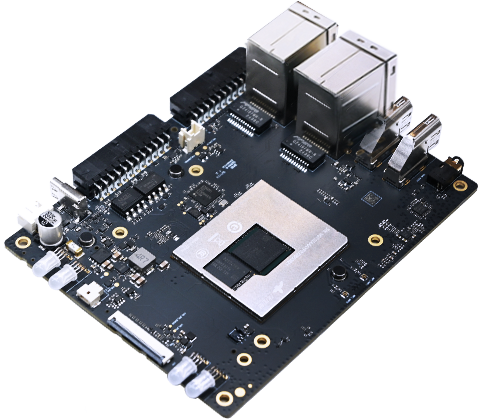

1.1 产品外观图

alt text

1.2 产品参数表

项目参数
平台Qualcomm® QCS8550
AI性能~48 TOPS INT8
OSAidLux(Android13 + Linux22.04)
CPU1x Kryo Prime 3.2 GHz + 4x Kryo Gold 2.8 GHz + 3x Kryo Silver 2.0 GHz
GPUAdreno 740, GPU 算力 (GFLOPS) 3000 GFLOPS,3 tflops
运行内存16GB LPDDR5x (默认)
24GB LPDDR5x (可选)
存储256GB UFS4.0
视频编解码Decode: 4K@240fps or 8K@60fps H.264/H.265
Encode: 4K@120fps or 8K@30fps H.264/H.265
Camera 模组C-PHY-Camera x1,IMX586(48M), D-PHY-Camera x1, IMX577(12M)
HDMIHDMI OUT X1, HDMI IN x1, 支持 HDMI1.4,支持 1080P@60Hz, 支持 4K@30Hz
无线连接Wi-Fi:11b/g/n/a/ac/ax/be, 2.4G/5G DBS, 2*2 MIMO
BT:5.3
USBUSB-A 3.0:x4, USB3.0 Type-C:x1, 支持 DP1.4
音频x1, 3.5mm
网络接口LAN(RJ45):x2, 每路 1000M
其他接口CAN:x2, RS485:x1, RS232:x2
RTCx1, CR2032(225mAh)
电源DC12V / 24V 3A
工作温度-30℃ ~ +75℃
外形尺寸100x130x39.25mm

2. 快速开始

2.1 环境准备

2.1.1 硬件准备

  • 装有 Windows 10 以上的电脑
  • A8550PM1
  • USB Type-A to Type-C 数据线
  • 电源适配器(12V >=3A 或 24V >=2A)

2.1.2 软件准备

请参见 工具安装 章节,安装必要的工具以辅助开发者完成阿加犀硬件产品的使用。

2.2 设备开机

2.2.1 电源线连接

使用 12V>=3A 或 24V>=2A 电源适配器接入到设备的 DC 外接电源线插口,系统默认上电自启动。观察设备上电后电源指示灯(左侧第一个指示灯)从红 灯亮变成绿灯闪烁(系统启动中),最终变成绿灯长亮即表示系统启动完成。

2.2.2 Type-C 线连接

  • 使用 Type A 转 C 接口的转接线连接 Windows 电脑和开发板,A 口接入电脑端 USB3.0 接口, C 口接入板卡 Type-C 接口。

  • 在 Windows 电脑端按 win+r ,在弹出的窗口输入:cmd,打开终端窗口,在窗口中输入如下命令:

shell
adb devices

alt text

如上图,识别到设备后,表示设备已连接,并成功开机。然后开发者可通过具体开发环境场景进行访问开发板的 AidLux 系统。

3. 获取 IP 地址

3.1 Linux系统获取 IP 地址

3.1.1 配置动态 IP 地址

A8550PM1 设备默认设置为 DHCP IP,因此在开机接入网线后,在 Windows 电脑端按 win + R,在弹出的窗口输入:cmd, 打开终端窗口,在窗口中输入如下命令:

  • 输入 adb shell 进入到宿主机系统中,
shell
adb shell

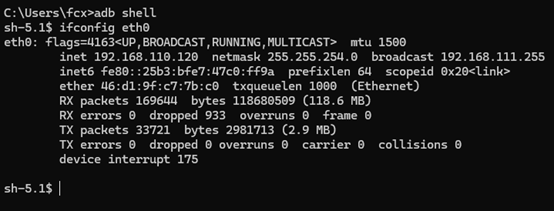

  • 执行命令:ifconfig eth0,查看回显的 IP 地址。
shell
adb shell
ifconfig eth0

alt_text

3.1.2 配置静态IP地址

A8550PM1 设备因默认设置为 DHCP IP,如需要配置为静态 IP,则在设备接入网线后,又在 Windows 电脑端按 win+R,在弹出的窗口输入:cmd,打开终端窗口,在窗口中输入如下命令:

  • 输入 adb shell 进入到宿主机系统中
shell
adb shell
  • 获取连接名称:connection_name
shell
nmcli -g GENERAL.CONNECTION device show eth0
  • 配置静态ip设置
shell
nmcli connection modify '上一步获取的connection_name' ipv4.method manual ipv4.addresses 192.168.1.231/24 ipv4.gateway 192.168.1.1 ipv4.dns '114.114.114.114'
  • 应用网络配置
shell
nmcli device reapply eth0

💡注意

此处设置的IP地址和子网掩码均仅做参考,具体需根据实际情况设置。

3.1.2.1 从静态 IP 恢复成 DHCP IP

当用户需要从已配置静态IP恢复到动态IP模式的时候,可以参照如下步骤:

  • 在Windows电脑端按win+R,在弹出的窗口输入cmd,打开终端窗口,在窗口中输入如下命令:
shell
adb shell
  • 获取连接名称:connection_name
shell
nmcli -g GENERAL.CONNECTION device show eth0
  • 恢复成动态IP配置
shell
nmcli connection modify '第一步获取的connection_name' ipv4.method auto ipv4.addresses '' ipv4.gateway '' ipv4.dns ''
  • 应用网络配置
shell
nmcli device reapply eth0

3.1.3 配置无线WIFI

💡注意

在使用wifi连接时,需要给设备接入天线。

在Windows电脑端按win+R,在弹出的窗口输入cmd,打开终端窗口,在窗口中输入如下命令:

  • 进入到宿主机系统
shell
adb shell
  • 执行命令扫描WIFI
shell
nmcli dev wifi list 2>&1 | less

💡注意

按键盘的上下键,可以查看扫描的所有AP,要退出扫描界面,请按 q 退出

  • 连接WIFI
shell
nmcli dev wifi connect "WiFi-SSID" password "WiFi-password"
  • 断开WIFI连接
shell
nmcli connection down id <WIFI-SSID>
  • 删除WIFI连接
shell
nmcli connection delete <WIFI-SSID>

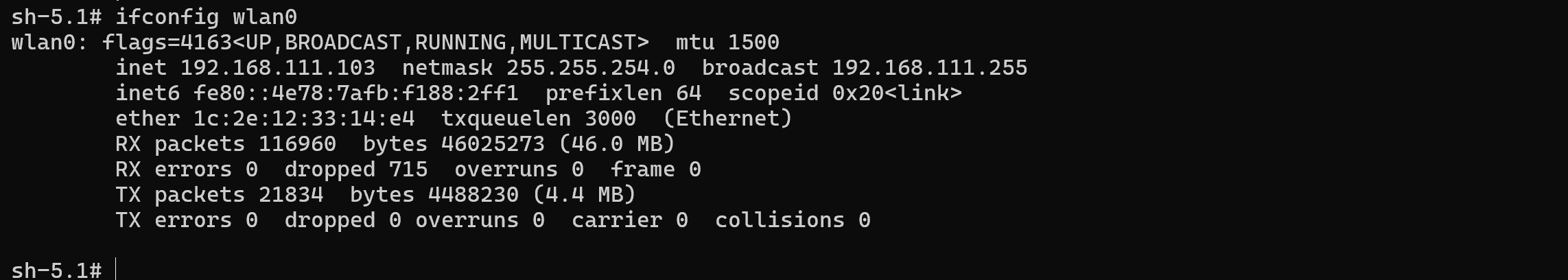

  • 执行命令:"ifconfig wlan0",查看回显的ip地址。
shell
adb shell
ifconfig wlan0

alt text

3.2 融合系统获取IP地址

3.2.1 配置动态IP地址

当开发者所在的开发环境中有局域网络,且局域网中存在DHCP服务器为下联设备分配DHCP IP时,可以按如下步骤获取到动态IP地址。

A8550PM1设备默认设置为DHCP IP,因此在开机并接入网线后即可获取到IP。在Windows电脑端按win+R,在弹出的窗口输入cmd, 打开终端窗口,在窗口中输入如下命令:

  • 输入"adb shell"进入到宿主机系统中,
shell
adb shell
  • 执行命令:"ifconfig eth0",查看回显的ip地址。
shell
ifconfig eth0

alt text

3.2.2 配置静态IP地址

A8550PM1支持配置静态IP地址,开发者可参见如下步骤进行配置:

  • 如网线插在eth1口,则设置eth1的静态IP。在Windows电脑端按win+R,在弹出的窗口输入cmd,打开终端窗口,执行命令如下:
shell
adb shell
am broadcast -a a.e.c --es eth1 ia:s,ip:192.168.1.110,sm:24,gw:192.168.1.1,dns1:114.114.114.114,dns2:8.8.8.8

💡注意

1、此处设置的IP地址和子网掩码均仅做参考,具体需根据实际情况设置。

2、如果不是路由器,无法自动分配IP的环境,配置时建议删除整个"gw:192.168.1.1,"信息

3.2.2.1 恢复动态ip设置
  • 如果想要恢复为动态IP设置,则在Windows电脑端按win+R,在弹出的窗口输入cmd,打开终端窗口,执行命令如下:
shell
adb shell
am broadcast -a a.e.c --es eth1 ia:d

3.2.3 配置无线WIFI

A8550PM1支持使用WIFI连接网络,当开发者想要通过局域网wifi连接开发板时,可以按如下步骤连接:

  • 使用Type-C线缆连接Windows电脑和开发板后,打开拷屏软件(QtScrcpy)。

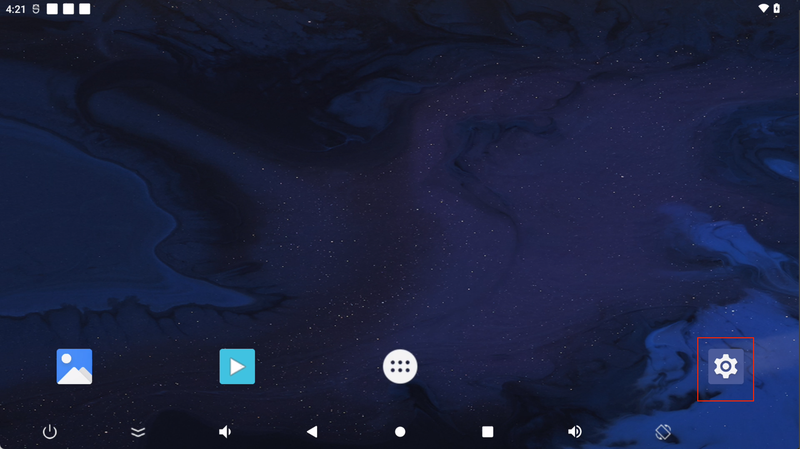

  • 通过拷屏软件进入到Android桌面后,鼠标左键点击"设置"按钮,打开Android系统设置界面。

alt text

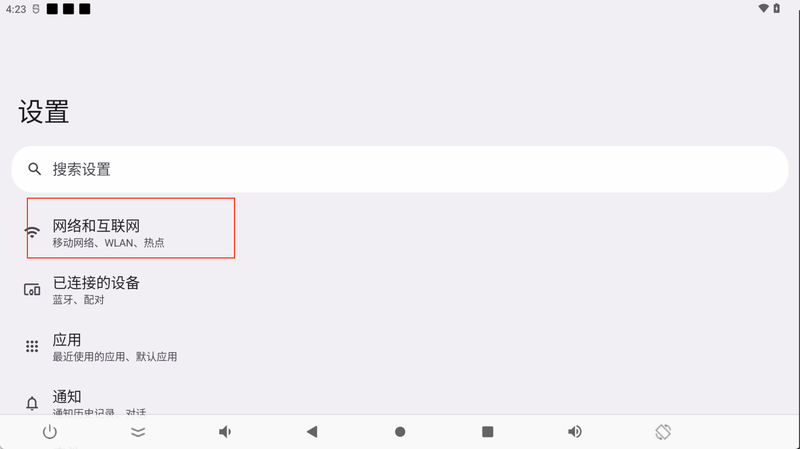

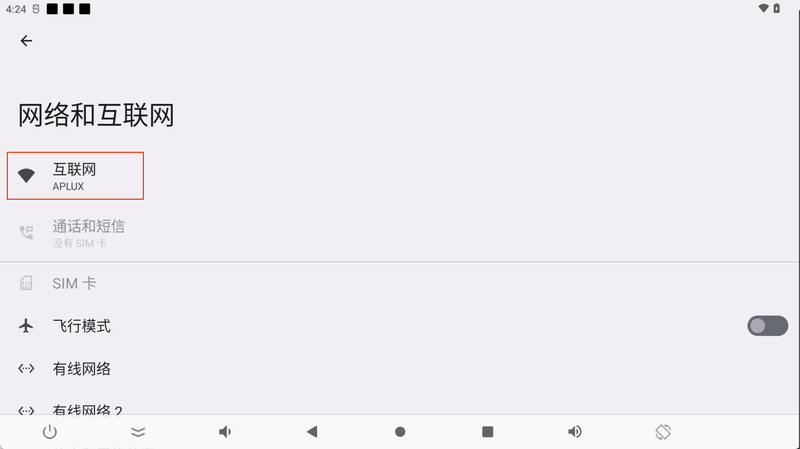

  • 点击"网络和互联网设置"。

alt text

  • 点击"互联网"。

alt text

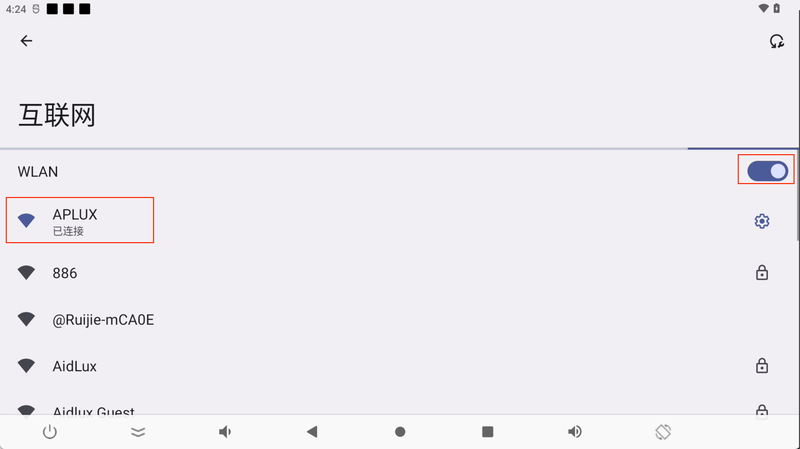

  • 打开"WLAN"设置,并连接好相应WIFI。

alt text

  • 等待连接完成后,执行命令:"ifconfig wlan0",查看回显的ip地址。
shell
adb shell
ifconfig wlan0

alt text

提示

连接WIFI时需要设备接入天线。

4. 登录Aidlux系统

4.1 Linux系统登录

Linux 系统登录方法请参见Linux系统登录章节

4.2 融合系统登录

融合系统登录方法请参见融合系统登录章节

5. 内部板载接口说明

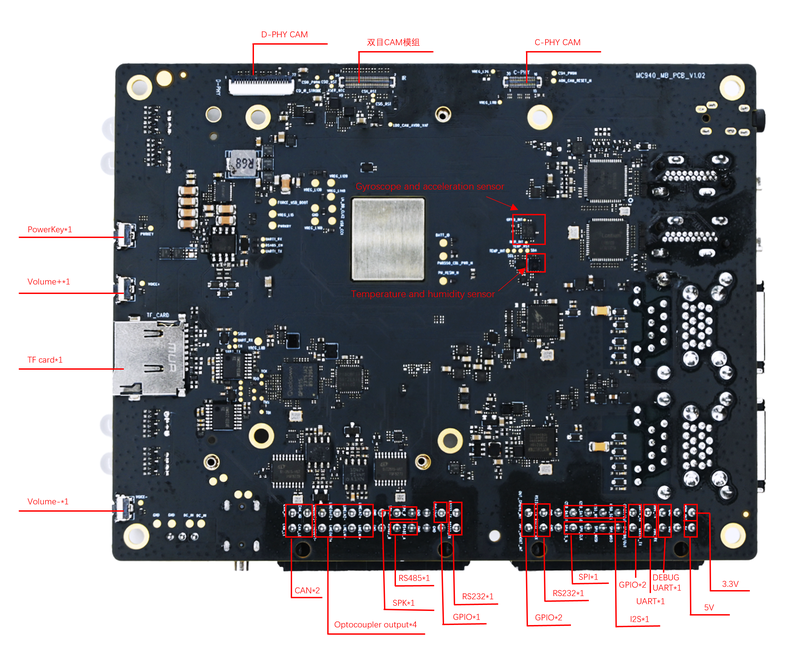

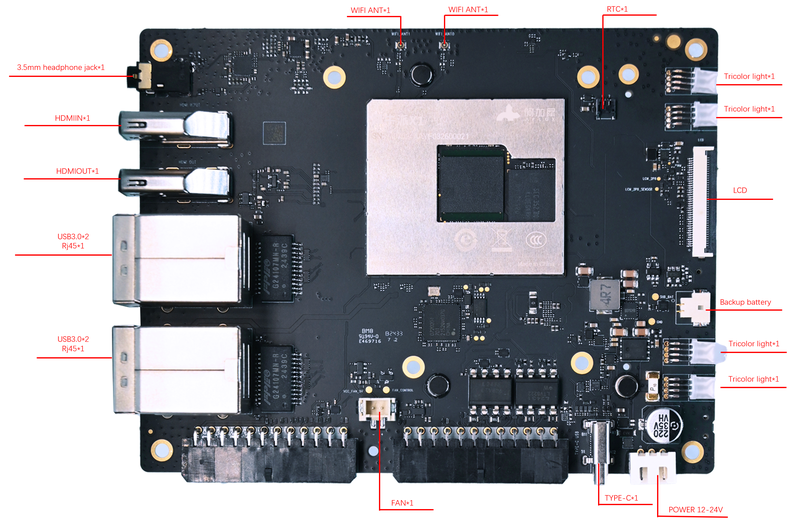

  • 硬件板卡接口图:

alt text

alt text

  • 硬件板卡接口对应表:
分类详情描述
产品要点处理器Qualcomm® QCS8550
PCBA 尺寸130.0mm × 100.0mm × 40mm
无线WIFI11b/g/n/a/ac/ax/be
蓝牙BT 5.3
显示LCM屏幕720P 60Hz
DP屏幕DP1.4
HDMI OUT支持 HDMI1.4,1080P@60Hz
摄像头双目摄像头2×OV9282 (2M)
D-PHY 摄像头IMX577 (12M)
C-PHY 摄像头IMX586 (48M)
HDMI IN支持 HDMI1.4,4K@30Hz
数据接口MIPI
传感器六轴传感器加速度计 + 陀螺仪
温湿度传感器温度计 + 湿度计
音频口耳机3.5mm,支持美标/国标切换
喇叭8Ω-2W
USBType-CUSB3.1,支持 DP
USB HUB4×USB3.0 Type-A(不可同时满速 USB3.0),host 模式
网口RJ452 路千兆网口
移动存储TF 卡SDv3.0 4bit 1.8V
信号转换CAN接口2 路 CAN FD
RS4851 路 RS485
RS2322 路 RS232
光耦输入 2 路,输出 2 路,5-30V
其他接口风扇1 路
备用电池1 路
RTC1 路
指示灯4 路三色灯
按键POWERKEY、音量+、音量-
预留信号接口I2S1 路
SPI1 路
DEBUG UART1 路
UART1 路
GPIO5 路
5V1 路
3.3V1 路

6. 文件传输

6.1 使用SCP文件传输

SCP 传输需要 A8550PM1 正常联网,若开发板的IP为 192.168.110.194, 在终端可输入下面命令:

提示

在开发板的终端输入 ifconfig 可查看当前 IP

alt text

6.1.1 融合系统使用 SCP 文件传输

  • 在 PC 终端中使用下面命令,上传文 件test.txt 到 /home/aidlux/ 目录。
bash
scp -r .\test.txt aidlux@192.168.110.194:/home/aidlux/
  • 在 PC 终端中使用下面命令,下载文件到 PC 当前目录。
bash
scp -r aidlux@192.168.110.194:/home/aidlux/test.txt ./

6.2 使用 AidLux 文件浏览器传输文件

使用 AidLux 文件浏览器传输需要 A8550PM1 正常联网,若开发板的 IP 为 192.168.110.194,如下步骤进行文件传输:

提示

在开发板的终端输入 ifconfig 可查看当前 IP

  • 在浏览器中输入 url: http://192.168.110.194:8000/ 登录到 AidLux 桌面环境,密码:aidlux。登录后可点击文件浏览器图标进入。

alt text

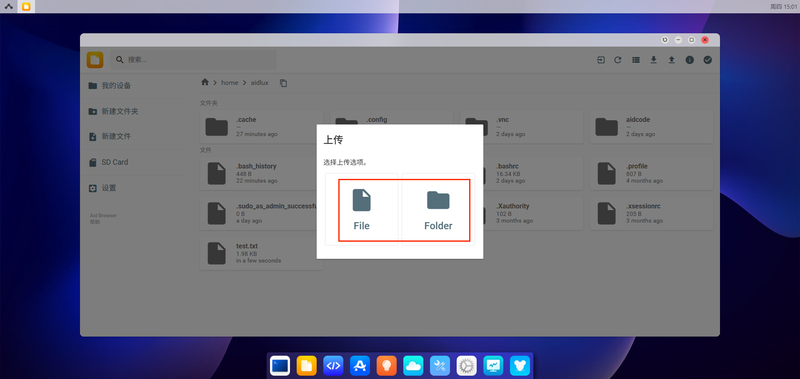

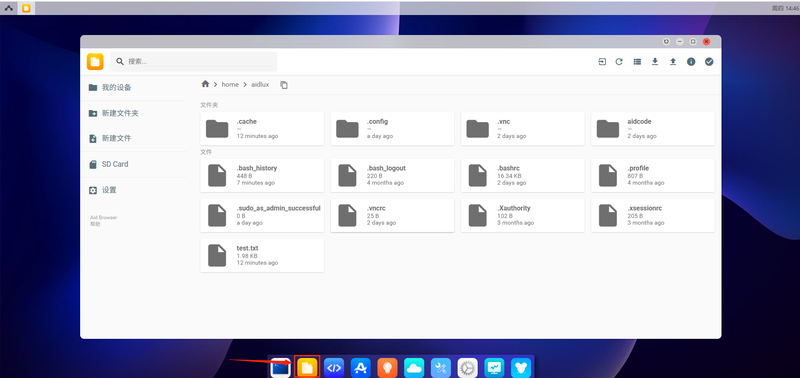

  • 点击右上角上传按钮,传入文件或目录到 /home/aidlux/ 目录下。

alt text

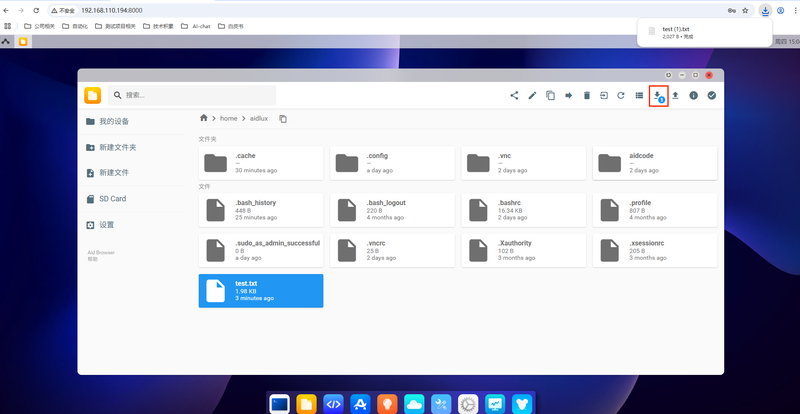

  • 点击右上角下载按钮,将 /home/aidlux/ 目录下的文件或目录下载到本地。

alt text

7. 模型广场

阿加犀构建了模型广场 (Model Farm) 平台。模型广场包含了数百个不同功能的主流开源模型, 针对不同硬件平台进行了适配优化,开发者可以在A8550PM1上,快速完成评估,而无需投入大量成本和长时间等待。模型广场 (Model Farm)使用指导 请参考:模型广场 (Model Farm) 用户指南 文档。

8. AI功能使用

阿加犀构建了一套完备的边缘端AI开发工具套件帮助开发者加速AI应用落地,其涵盖了底层系统到上层应用级SDK。 详见开发者指南

8.1 Aidlite SDK使用示例

8.1.1 SDK&API文档

AidLite SDK

8.1.2 aidlite_qnn

bash
# 进入工程目录:
cd /usr/local/share/aidlite/examples/aidlite_qnn229/python

#运行测试工程脚本:
sudo python3 qnn_yolov5_multi.py

# 注意:1、sudo需要输入密码:aidlux 2、当前示例仅调用DSP
bash
# 进入工程目录:
cd /usr/local/share/aidlite/examples/aidlite_qnn229/cpp

# 编译可执行程序:
sudo mkdir build && cd build
sudo cmake ..
sudo make

# 运行测试工程脚本:
sudo ./qnn_yolov5_multi 4
# 注意:1、sudo需要输入密码:aidlux 2、当前示例仅调用DSP

8.1.3 aidlite_snpe

bash
# 进入工程目录:
cd /usr/local/share/aidlite/examples/aidlite_snpe223/python

# 运行测试工程脚本:sudo python3 snpe2_yolov5_multi.py 3

# 注意:1、sudo需要输入密码:aidlux 2、当前示例仅调用DSP
bash
# 进入工程目录:
cd /usr/local/share/aidlite/examples/aidlite_snpe223/cpp

# 编译可执行程序:
sudo mkdir build && cd build
sudo cmake ..
sudo make

# 运行测试工程脚本:
sudo ./snpe2_yolov5_multi 4


# 注意:1、sudo需要输入密码:aidlux 2、当前示例仅调用DSP

8.1.4 aidlite_tflite

bash
# 进入工程目录:
cd /usr/local/share/aidlite/examples/aidlite_tflite/python

# 运行测试工程脚本:

# 调用CPU:
sudo python3 tflite_yolov5_multi.py 1

# 调用GPU:
sudo python3 tflite_yolov5_multi.py 2

# 注意:1、sudo需要输入密码:aidlux
bash
# 进入工程目录:
cd /usr/local/share/aidlite/examples/aidlite_tflite/cpp

# 编译可执行程序:
sudo mkdir build && cd build
sudo cmake ..
sudo make

# 运行测试工程脚本:
# 调用CPU:
sudo ./snpe2_yolov5_multi 1
# 调用GPU:
sudo ./snpe2_yolov5_multi 2
# 调用DSP:
sudo ./snpe2_yolov5_multi 3

# 注意:1、sudo需要输入密码:aidlux

8.2 Aidstream-gst SDK使用示例

8.2.1 Aidstream-gst SDK文档

Aidstream-gst SDK

8.2.2 纯编解码示例

bash
# 进入工程目录:
cd /usr/local/share/aidstream-gst/example/cxx

# 编译可执行文件:
sudo mkdir build && cd build
sudo cmake ..
sudo make

# 运行测试工程脚本:
./start 1

# 注意:
1、sudo需要输入密码:aidlux
2、需修改配置文件/usr/local/share/aidstream-gst/conf/aidstream-gst.conf 中输入输出地址。

8.2.3 编解码+算法示例

bash
# 进入工程目录:
cd /usr/local/share/aidstream-gst/example/cxx

# 编译可执行文件:
sudo mkdir build && cd build
sudo cmake ..
sudo make

# 运行测试工程脚本:
./qnn_rtsp 1

# 注意:
1、sudo需要输入密码:aidlux
2、需修改配置文件/usr/local/share/aidstream-gst/conf/aidstream-gst.conf 中输入输出地址。

8.3 AidCV使用示例

8.3.1 AidCV SDK文档

AidCV SDK

bash
# 进入工程目录:
cd /usr/local/share/aidcv/samples

# 运行测试工程脚本调用本地视频文件:
python3 test_video.py 0

# 注意:1、使用aidcv时,需要启用图形化桌面,如在aidlux desktop上执行aidcv后才能观看到弹出的窗口。

9. 刷机指导

提示

刷机会格式化系统,所以升级前请提前备份好数据。

9.1 Linux 系统刷机

9.1.1 镜像下载

根据您下单时的选择,阿加犀已为 A8550PM1 出厂预装了对应系统版本帮助您快速进行开箱操作体验(非最新版本)。如需体验其他版本,可根据如下表格选择您需要的版本进行下载。

序号镜像名称版本下载路径
1A8550PM1 Linux镜像A8550PM1_Ubuntu22.04

9.1.2 全新刷机

9.1.2.1 切换到刷机模式
  • 设备开机后,使用 USB Type A 转 Type C 线缆,连接电脑和设备。Type A 口接电脑 USB 口,Type C 口接设备端 Type C 口。

  • 连接好后,执行 adb devices,会列出已连接设备。如果没有,则多等待一会,或者拔插一下 Type C 线缆再执行该命令。

shell
adb devices

alt text

  • 切换到刷机模式,执行如下命令。
shell
adb root
adb reboot edl

alt text

9.1.2.2 配置QFIL的Configuration项
  • 打开 QFIL,点击上方 Configuration - FireHose Configuration 选项。

alt text

  • 在弹出的 Download Configuration 窗口里做如下设置:

Download Protocol 选择 "0-Sahara"

Device Type 选择 "ufs"

勾选 "Reset After Download" 选项

其他选项均与如下截图保持一致即可。

alt text

  • 配置完成后,点击 OK 进行保存。
9.1.2.3 选择刷机端口
  • 点击 Select Port 选项,在弹出的窗口,选择出现的 9008 端口,点击 OK

  • 经过前面切换到刷机模式的步骤,该窗口应该会自动出现 9008 端口,如未出现请断电重启后再次执行切换并等待其出现。

alt text

9.1.2.4 选择Build Type
  • 找到 Select Build Type 项,选择 Flat Build

alt text

9.1.2.5 选择刷机文件
  • 解压 ROM 文件,以 "MC940-UBUNTU_EQ000_2774.5C199668FA.0286F2479_251031_100_V01_U02" 版本为例。

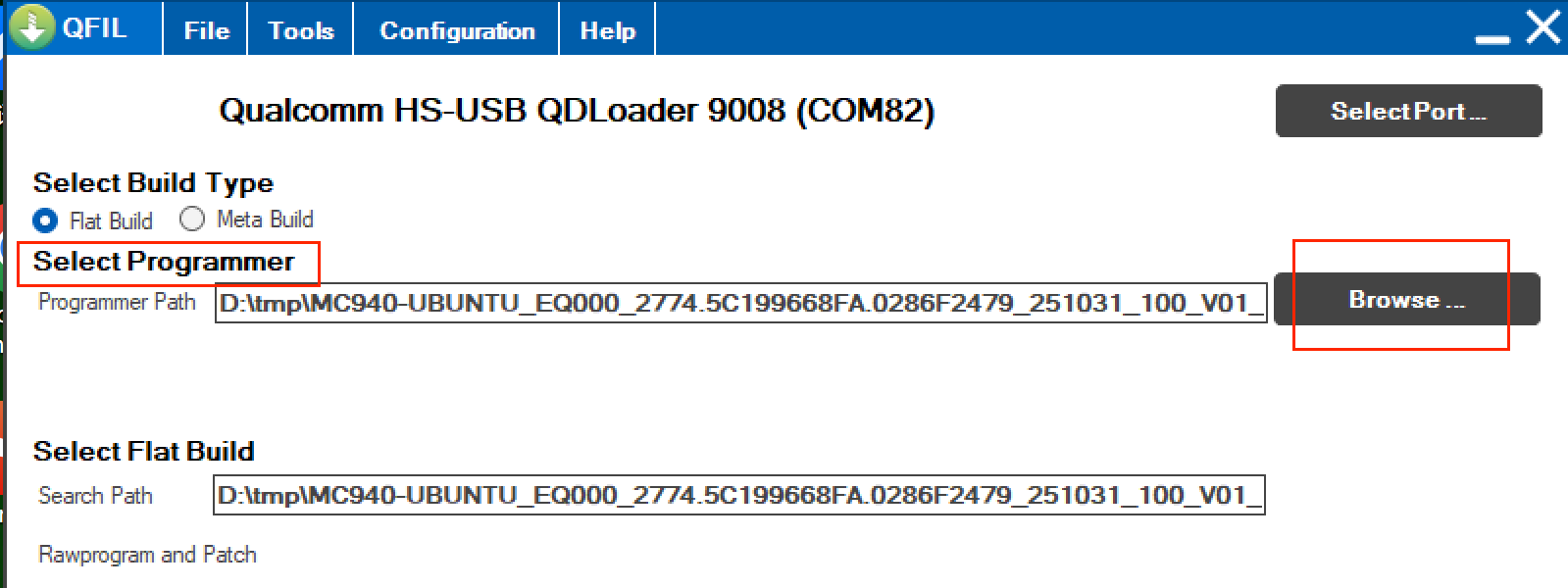

  • 找到 Select Programmer 项,点击 Programmer Path 后的 Browse...,找到解压路径后,选择解压后的ROM文件。

alt text

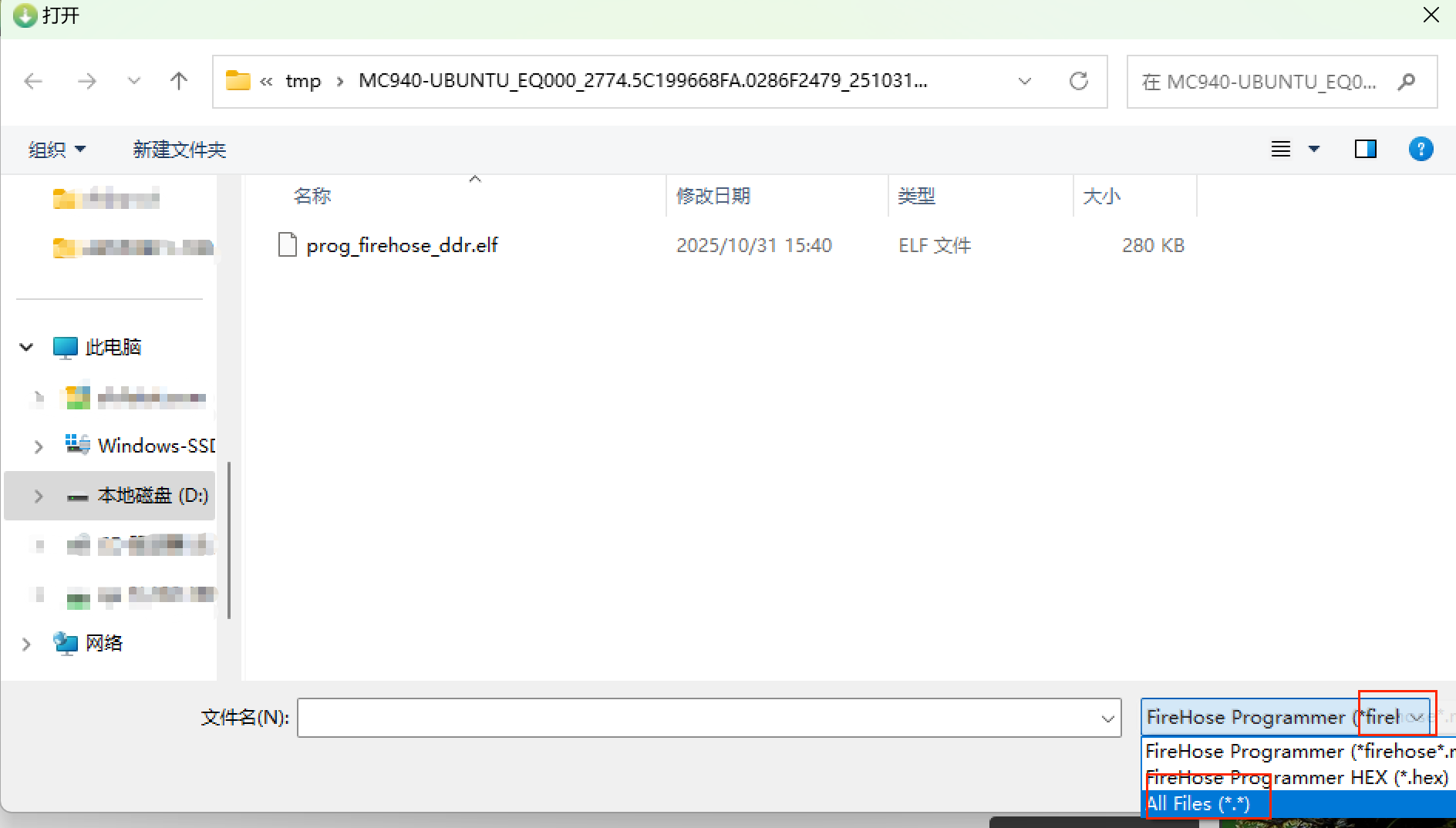

  • 修改查看文件的后缀为 All Files(.)。

alt text

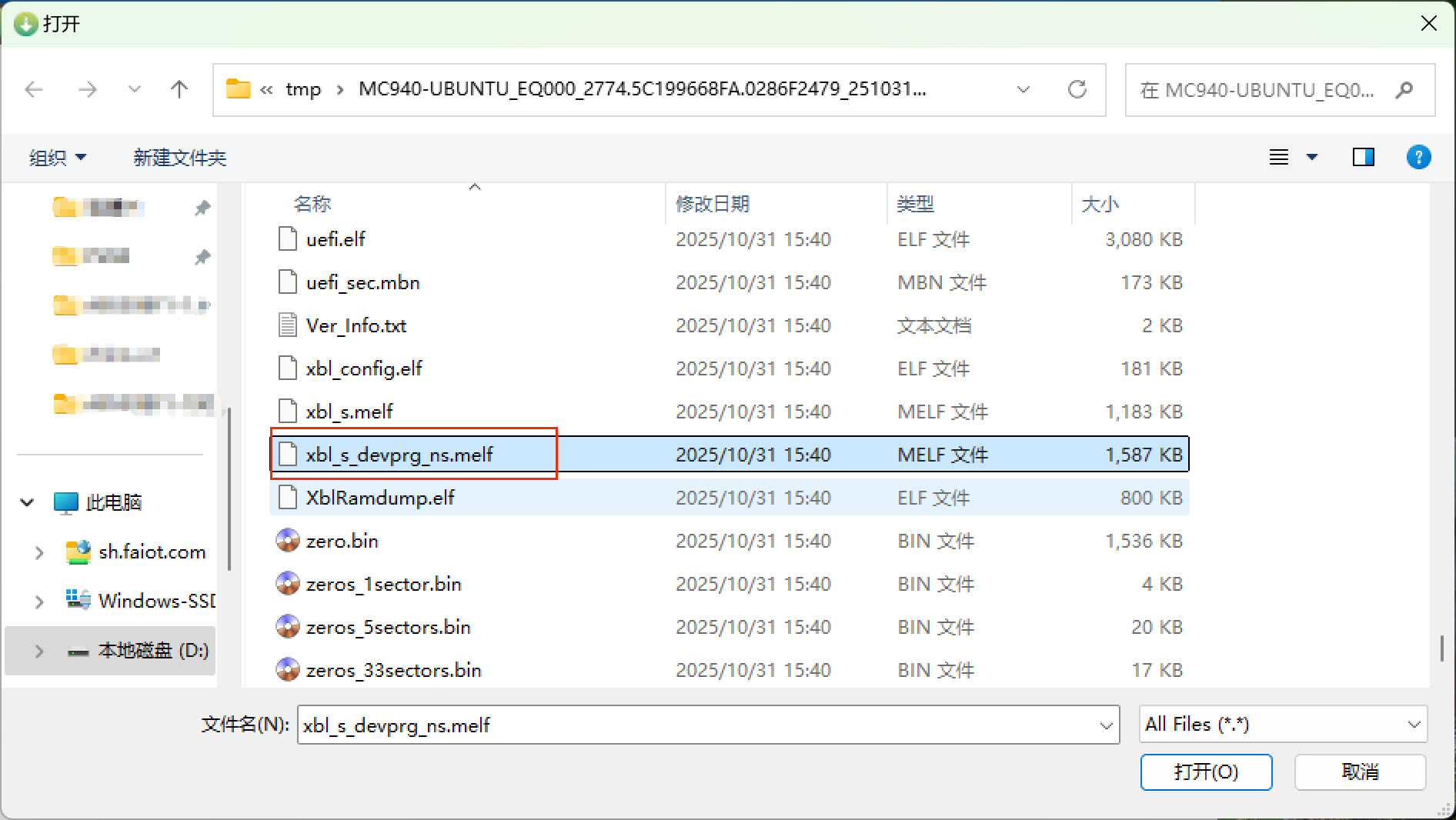

  • 选择 xbl_s_devprg_ns.melf 文件,点击 打开

alt text

9.1.2.6 选择刷机xml文件

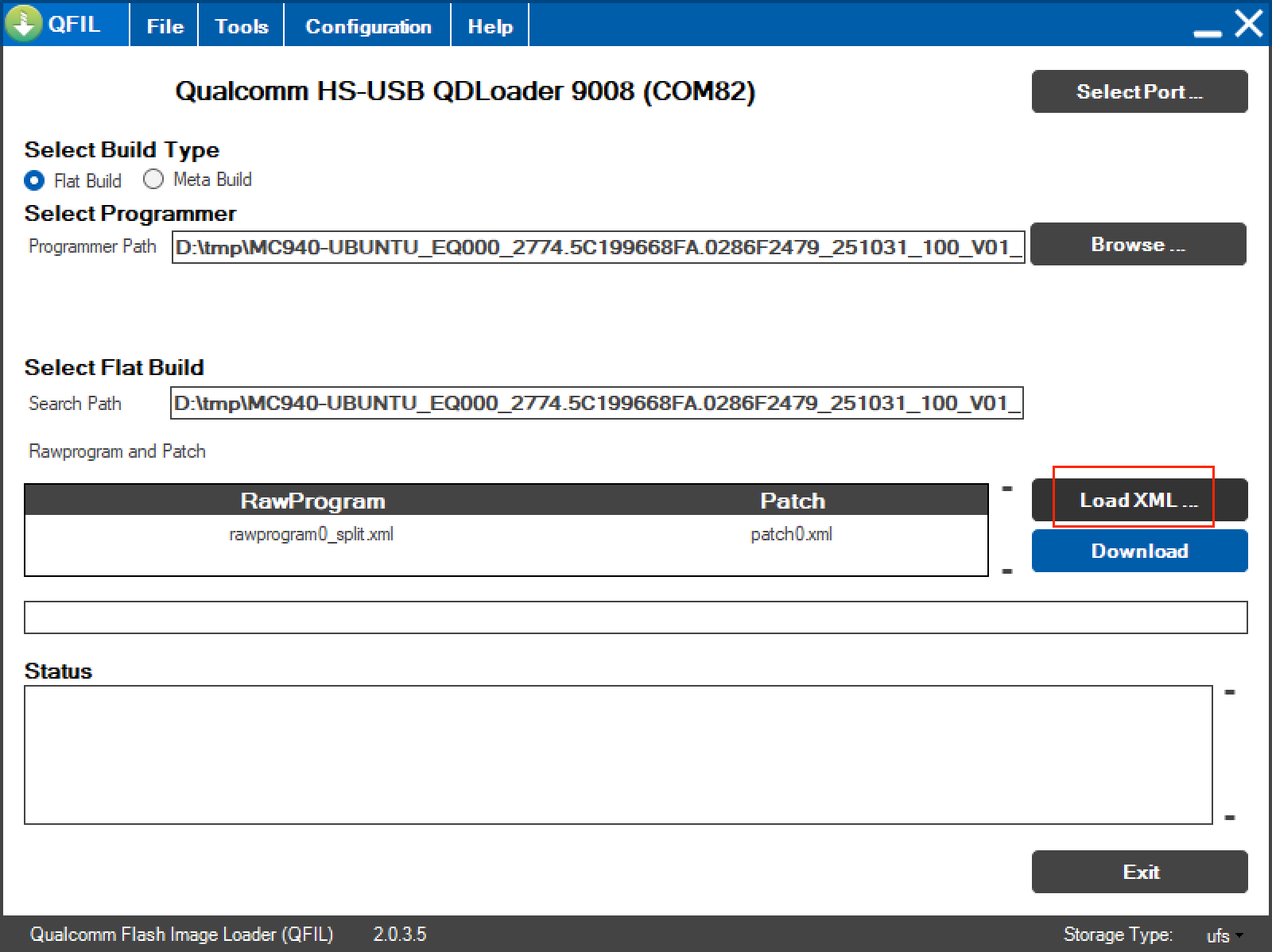

  • 找到 Select Flat Build 项,点击下方的 Load XML...,选择刷机 xml 文件。

alt text

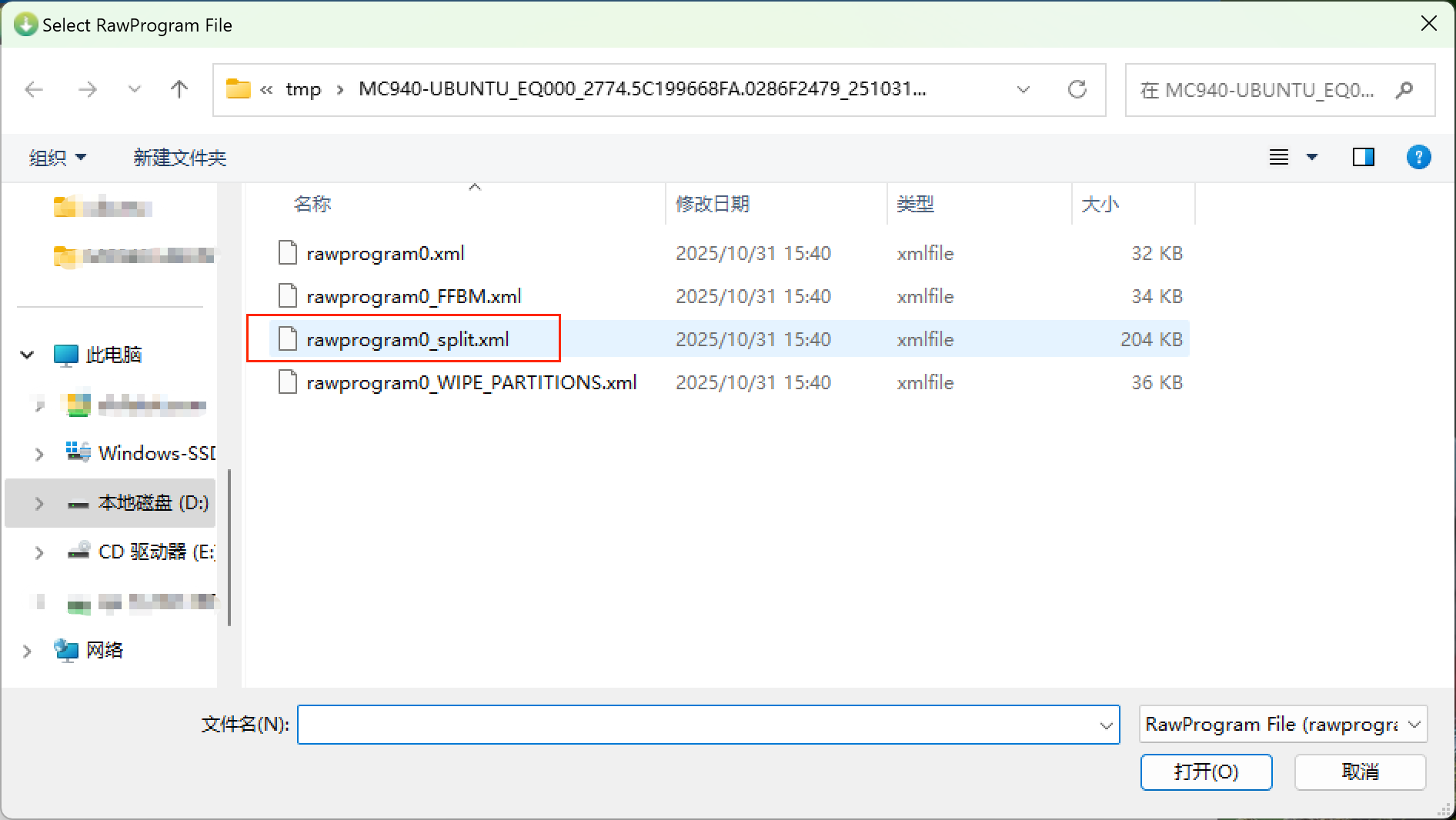

  • 在弹出的窗口,选择 "rawprogram0_split.xml" 文件,点击 打开

alt text

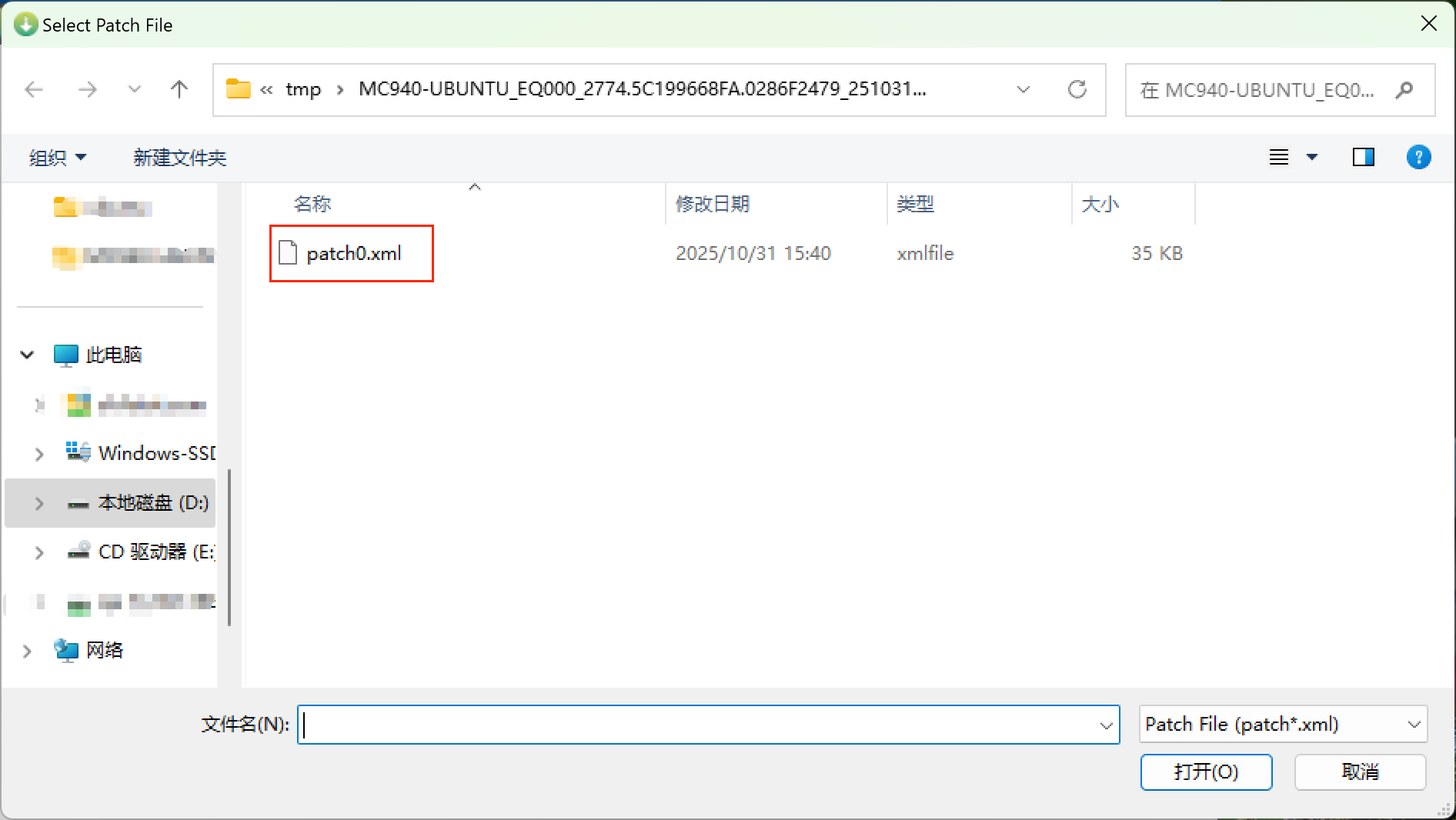

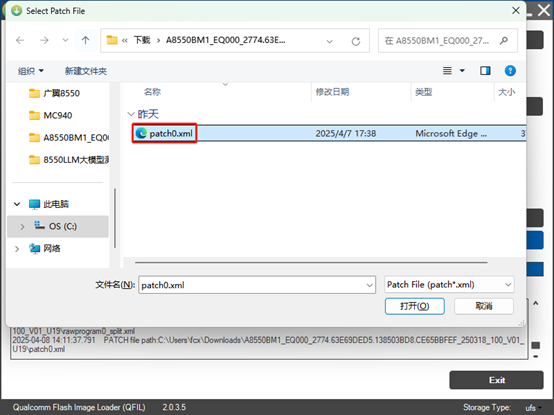

  • 界面会自动再弹出一个窗口,选择 "patch0.xml" 文件,点击 打开

alt text

9.1.2.7 开始刷机

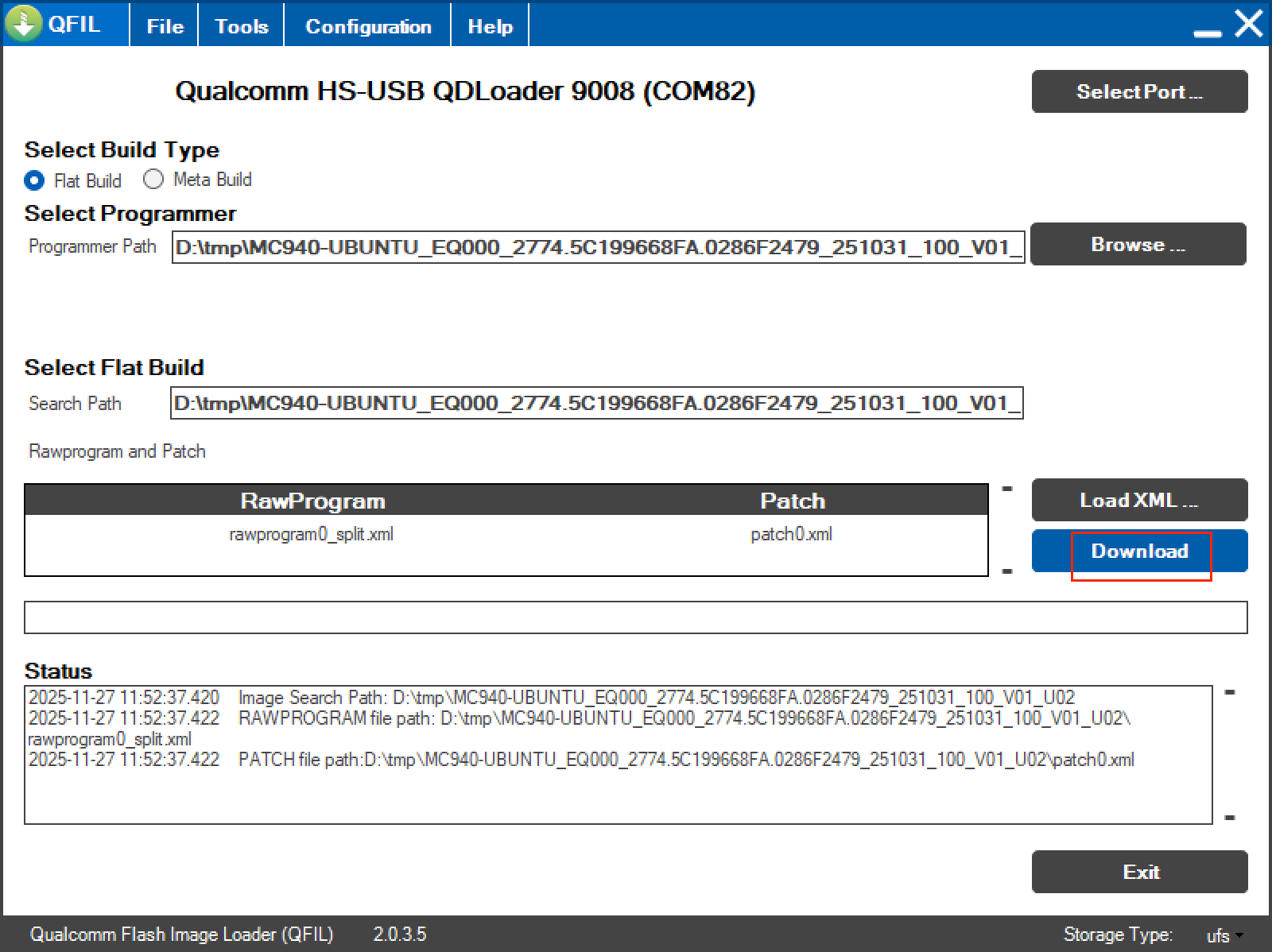

  • 以上选项全部选择好后,点击 Download 开始刷机。

alt text

  • 等待大概 5min 后,出现 successful 后表示刷机完成,系统会自动重启。如果刷机失败,请联系阿加犀售后人员。

9.2 融合系统刷机

9.2.1 镜像下载

A8550PM1 出厂预装 Android 镜像供您快速进行开箱操作体验(非最新版本),如需体验其他版本,可根据如下表格选择您需要的版本进行下载。

序号镜像名称版本下载路径
1A8550PM1 ROMA8550PM1_AidLux_Image

9.2.2 全新刷机

9.2.2.1 切换到刷机模式
  • 设备开机后,使用 USB Type A 转 Type C 线缆,连接电脑和设备。Type A 口接电脑 USB 口,Type C 口接设备端 Type C 口。

  • 连接好后,执行 adb devices,会列出已连接设备。如果没有,则多等待一会,或者拔插一下 Type C 线缆再执行该命令。

alt text

  • 切换到刷机模式,执行 adb shell reboot edl

alt text

9.2.2.2 配置 QFIL 的 Configuration 项
  • 打开 QFIL,点击上方 Configuration - FireHose Configuration 选项。

alt text

  • 在弹出的 Download Configuration 窗口里做如下设置:

Download Protocol 选择 "0-Sahara"

Device Type 选择 "ufs"

勾选"Reset After Download"选项

其他选项均与如下截图保持一致即可。

alt text

  • 配置完成后,点击 OK 进行保存。
9.2.2.3 选择刷机端口
  • 点击 Select Port 选项,在弹出的窗口,选择出现的 9008 端口,点击 OK

  • 经过前面切换到刷机模式的步骤,该窗口应该会自动出现9008端口,如未出现请断电重启后再次执行切换并等待其出现。

alt text

9.2.2.4 选择Build Type
  • 找到 "Select Build Type" 项,选择 Flat Build

alt text

9.2.2.5 选择刷机文件
  • 解压 ROM 文件,以 "A8550PM1_EQ000_2774.63E69DED5.138503BD8.CE65BBFEF_250318_100_V01_U19" 版本为例。

  • 找到 "Select Programmer" 项,点击 "Programmer Path" 后的 Browse...,找到解压路径后,选择解压后的 ROM 文件。

alt text

  • 修改查看文件的后缀为 All Files(.)。

alt text

  • 选择 xbl_s_devprg_ns.melf 文件,点击 打开

alt text

9.2.2.6 选择刷机xml文件
  • 找到 "Select Flat Build" 项,点击下方的 Load XML...,选择刷机 xml 文件。

alt text

  • 在弹出的窗口,仅选择 "rawprogram0_split.xml" 文件,点击 打开

alt text

  • 界面会自动再弹出一个窗口,选择 "patch0.xml" 文件,点击 打开

alt text

9.2.2.7 开始刷机
  • 以上选项全部选择好后,点击 Download 开始刷机。

alt text

  • 等待大概 5min 后,出现 successful 后表示刷机完成。如果刷机失败,请联系阿加犀售后人员。

alt text

  • 刷机完成之后,系统会自动重启,当电源指示灯变成绿色长亮,则表示系统已重启完毕。

9.2.3 OTA 升级

OTA升级包下载链接:

序号镜像名称版本下载路径
1A8550PM1 OTAA8550PM1_AidLux_OTA
9.2.3.1 OTA 包上传
  • 使用 USB Type-A 转 Type-C 线缆连接 Windows 电脑和 A8550PM1(Type-A 接入电脑 USB 口,Type-C 接入 A8550PM1 的 Type-C 口)

  • 通过 adb 工具将 OTA 包上传到 A8550PM1 系统的 /sdcard/ 目录下并重命名为 update.zip。

shell
adb push D:\A8550BM1_EQ000_2774.692949F17.DD0E3D735.008A74293_250804_100_V01_U23_ota.zip /sdcard/update.zip
9.2.3.2 开始 OTA 升级
  • 等待上传成功后,在 Windows 电脑端按 win + R,在弹出的窗口输入: cmd,打开终端窗口,执行如下命令开始 OTA 升级:
shell
# 通过 adb 登录到系统中
adb shell
# 执行 ota 升级命令
ota
# ota 升级完成后重启设备
reboot

10. AidLux 系统安装

提示

AidLux 安装仅在融合系统上支持,即 AIBox 需要安装 android 操作系统。

10.1 AidLux 安装包下载

根据您下单时的选择,阿加犀已为 A8550PM1 出厂预装了对应 AidLux 版本帮助您快速进行开箱操作体验(非最新版本)。如需体验其他版本,可根据如下表格选择您需要的版本进行下载。

序号AidLux 版本版本下载路径
2AidLux-Ubuntu22.04aidlux_2.0.1.1864_enterprise_qc8550_20250718-142544_signed

设备开机后,使用 USB Type A 转 Type C 线缆,连接电脑和设备。USB 口接电脑端,Type C 口接设备端。连接好后,执行如下命令。

shell
adb devices

当识别到设备则开始 AidLux 系统安装。

以安装 "aidlux_2.0.0.1781_enterprise_qc8550_20250403-015609.zip" 版本为例。

10.2 全新安装方式一

此方法适合在 Windows 系统中安装 AidLux 系统。

  • 获取到系统文件,并本地解压,解压后文件夹有 4 个文件,点击 install.bat,进行系统安装。

alt text

  • 当界面提示 Success 则表示系统安装成功,等待系统初始化。

alt text

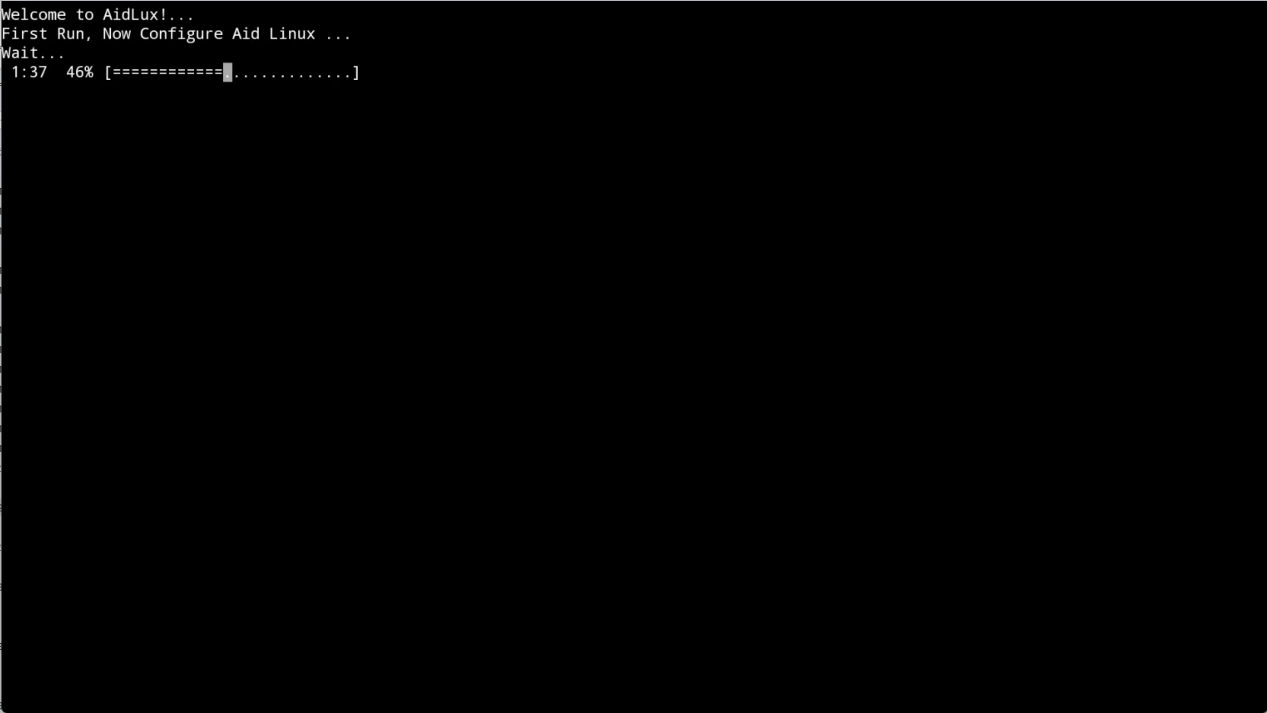

  • 当系统初始化进度变成 100%,则系统安装完成。

alt text

10.3 全新安装方式二

此方法适合在非 Windows 系统( linux 或 mac)中安装 AidLux 系统。

  • 获取到系统文件,并本地解压,解压后文件夹有 4 个文件,通过 adb 命令上传文件到设备的 /sdcard/Download 目录下。

命令:

shell
adb push .\0.deb /sdcard/Download/

alt text

  • 0.deb 文件上传完毕,再执行 adb install 安装 apk。

命令:

shell
adb install .\aidlux_2.0.0.1781_enterprise_qc8550_20250403-015609.apk

alt text

  • 提示 Success,则表示安装成功

  • 进入 Android 系统,点击 AidLux 图标,进行系统初始化。

alt text

  • 当系统初始化进度变成 100%,则系统安装完成。

提示

如需系统授权请联系阿加犀的销售人员。

10.4 OTA 升级安装

  • 获取到 AidLux 系统安装包,并本地解压,解压后文件夹有 4 个文件,点击 upgrade.bat,进行系统升级安装。

alt text

  • 当界面提示 Success 则表示系统安装成功,等待系统初始化。

alt text

  • 当系统初始化进度变成 100%,则系统安装完成。

alt text

11.机器人外设套件测试

目前 A8550PM1 已内部测试通过了如下机器人外设套件,但实际支持不限于如下表格套件,更多套件使用等您探索。

序号设备类型设备名称
1USB转串口设备USB TO 4CH TTL
CH9102

11.1 USB TO 4CH TTL

11.1.1 准备

  • A8550PM1
  • USB TO 4CH TTL 串口设备
  • CH340 USB TO TTL 测试板
  • 杜邦线若干
  • Windows电脑

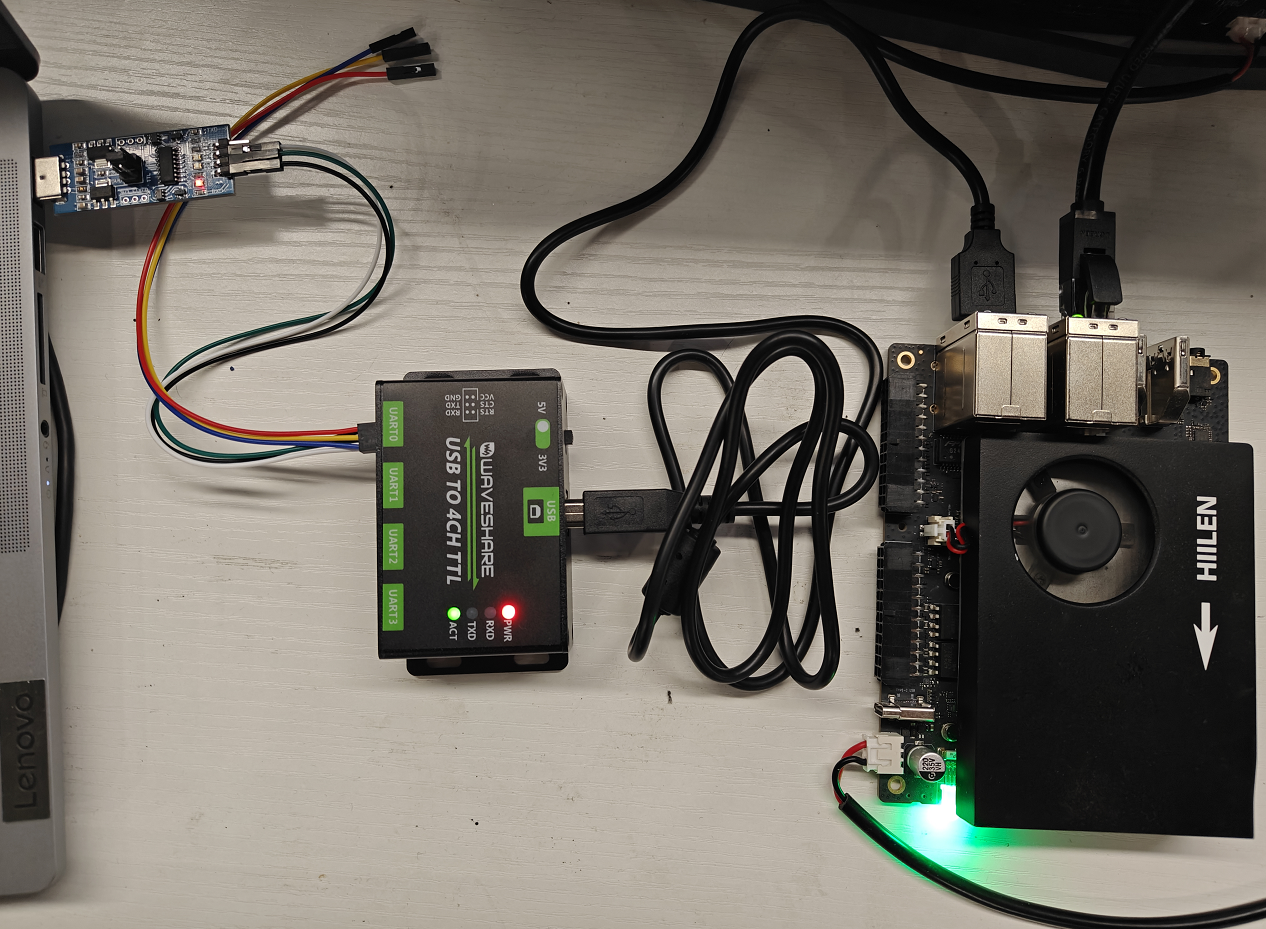

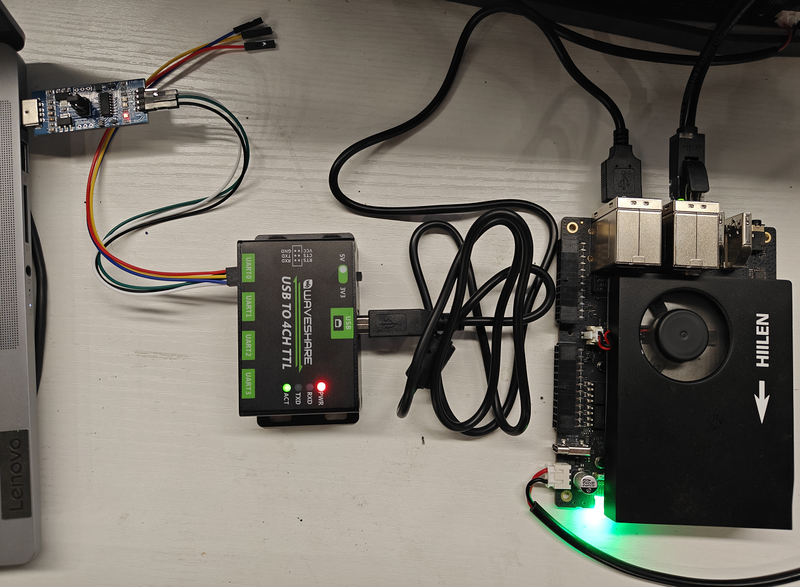

11.1.2 硬件连接

  • 开发板通过 USB 接口连接 CH344 设备

  • CH340 测试板连接 Windows 电脑 USB 口和 CH344 设备

其中:CH344 的 RXD、TXD、GND 接入 CH340 的 TXD、RXD、GND

alt text

11.1.3 测试

💡注意

在 AidLux 桌面的终端中执行命令时,如需输入 aidlux 密码,请输入:aidlux

  • 获取到阿加犀开发板的 IP 后,通过浏览器登录到 AidLux Web 桌面,具体登录方法可参照硬件指南中登录章节

  • 登录后,AidLux 终端中输入如下命令,查看 CH344 串口设备是否已被识别。

shell
ls -l /dev/ttyA*

alt text

💡注意

CH344 多路串口设备名与实际物理 UART 接口名一一对应,即:/dev/ttyACM0 对应设备 UART0;/dev/ttyACM1 对应设备 UART1, 以此类推。

  • 安装 minicom 工具

AidLux 默认未安装 minicom,可通过如下命令进行安装:

shell
sudo apt update
sudo apt install minicom
  • A8550PM1 端使用 minicom 工具打开串口设备

如当前接入的 ch344 的 Uart0 口,则执行如下命令打开串口设备:

shell
sudo minicom -D /dev/ttyACM0 -b 115200
  • Windows 端使用串口调试工具打开串口设备

Windows 可安装串口调试工具,打开该工具后,选择对应端口并打开,注意:波特率需与 A8550PM1 端的 minicom 工具打开的保持一致,如 115200.

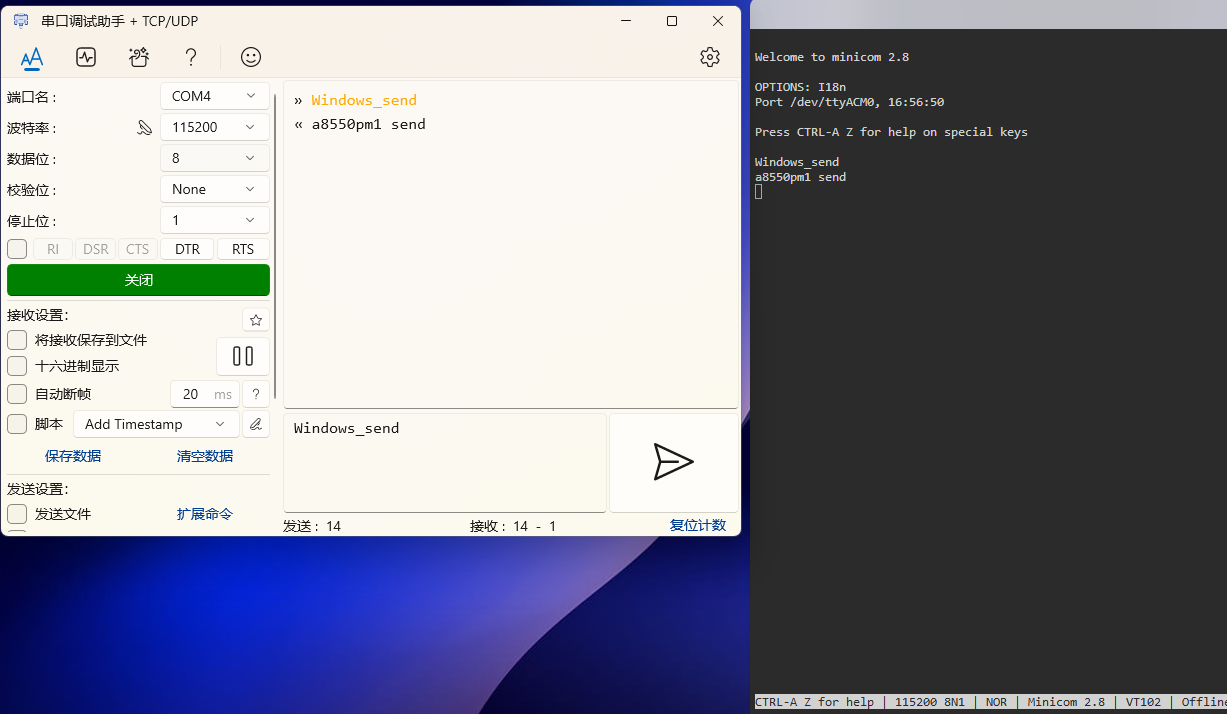

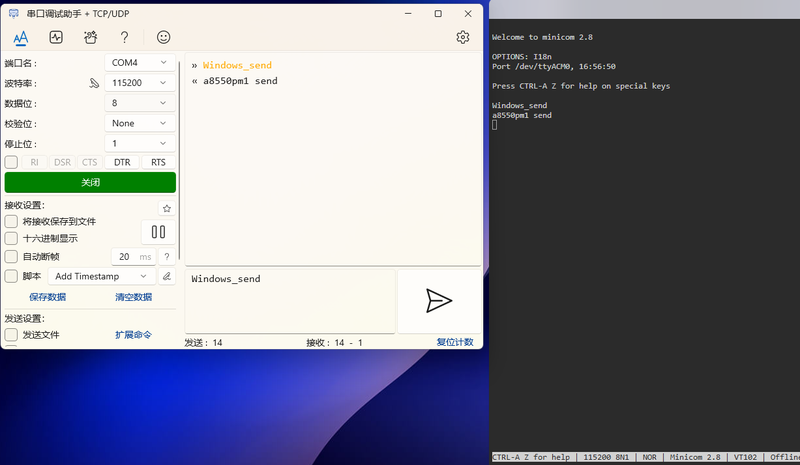

  • 两端互相发送信息测试

可在 minicom 上输入任意字符进行发送测试,Windows 的串口调试工具能看到接收信息;反之。

提示

minicom 默认不打印输入字符,可依次按 Ctrl-A Z E 键设置显示输入信息。

alt text

11.2 CH9102

11.2.1 准备

  • A8550PM1
  • CH9102 串口设备
  • CH340 USB TO TTL 测试板
  • 杜邦线若干
  • Windows电脑

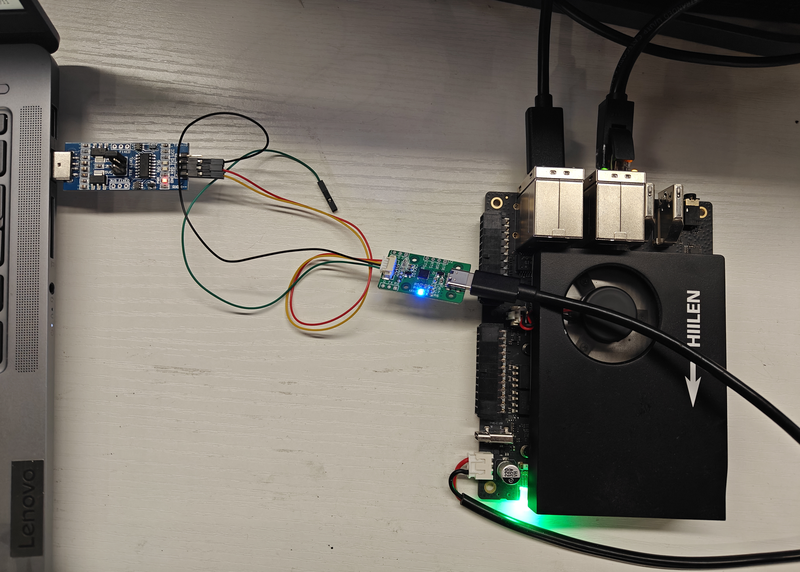

11.2.2 硬件连接

  • 开发板通过 USB 接口连接 CH9102 设备,CH340 测试板连接 Windows 电脑 USB 口和 CH9102 设备

其中:CH9102 的 RXD、TXD、GND 接入 CH340 的 TXD、RXD、GND

alt text

11.2.3 测试

💡注意

在 AidLux 桌面的终端中执行命令时,如需输入 aidlux 密码,请输入:aidlux

  • 获取到阿加犀开发板的 IP 后,通过浏览器登录到 AidLux Web 桌面,具体登录方法可参照硬件指南中登录章节

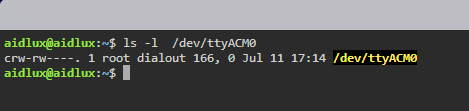

  • 登录后,AidLux 终端中输入如下命令,查看 CH9102 串口设备是否已被识别。

shell
ls -l /dev/ttyA*

alt text

  • 安装 minicom 工具

AidLux 默认未安装 minicom,可通过如下命令进行安装:

shell
sudo apt update
sudo apt install minicom
  • A8550PM1 端使用 minicom 工具打开串口设备

如当前接入的 ch348 的 Uart7 口,则执行如下命令打开串口设备:

shell
sudo minicom -D /dev/ttyACM0 -b 115200
  • Windows 端使用串口调试工具打开串口设备

Windows 可安装串口调试工具,打开该工具后,选择对应端口并打开,注意:波特率需与 A8550PM1 端的 minicom 工具打开的保持一致,如 115200.

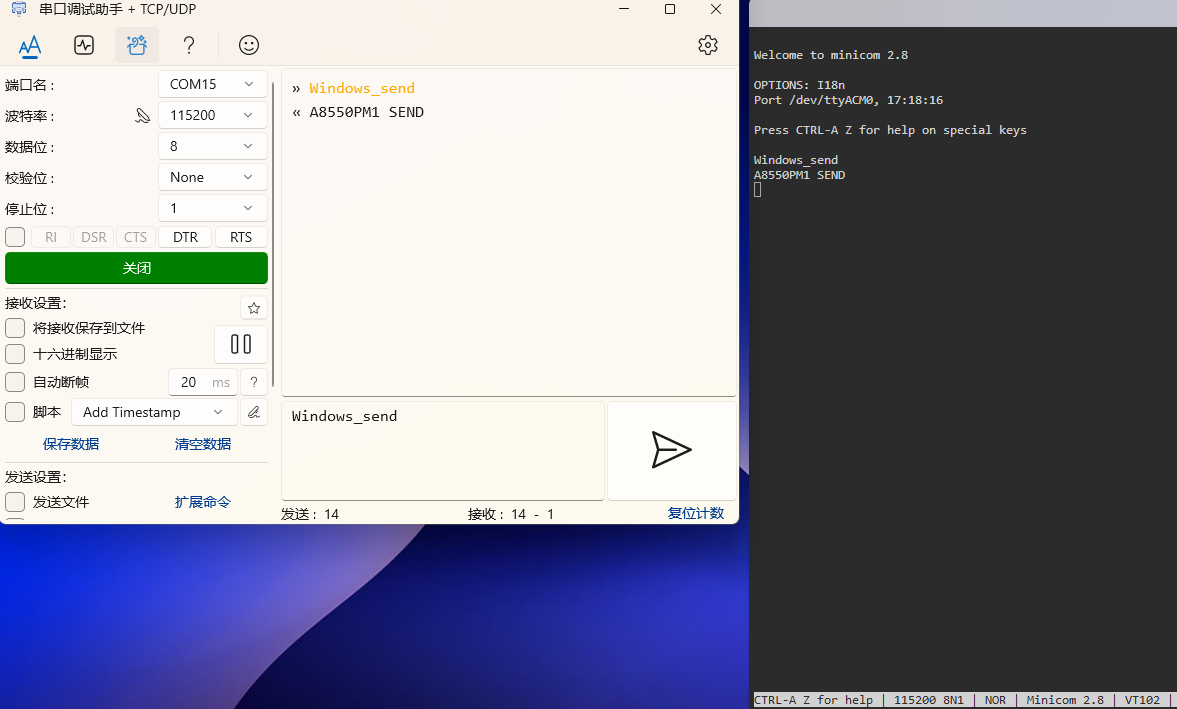

  • 两端互相发送信息测试

可在 minicom 上输入任意字符进行发送测试,Windows 的串口调试工具能看到接收信息;反之。

提示

minicom 默认不打印输入字符,可依次按 Ctrl-A Z E 键设置显示输入信息。

alt text
